第一章系統概述

? ? ?1.1 前言

在現今密度高、濃縮的城市，高層建筑成為創造高密度城市關鍵的一環，它能以最小的占地面積承載更多的人，而高層住宅憑借節約土地，增加住房和居住人口的優勢，在房地產產業異軍突起。當我們把高層建筑、高層住宅和安全聯系在一起，很容易聯想到一個載體——電梯，身處高層住宅的我們無時無刻都把生命交給這個載體。電梯作為交通工具“飛入尋常百姓家”，也逐漸成為人們生活中的一部分。電梯最根本的功能便是把人平穩安全地送達目的樓層，但近年來，電梯的事故頻繁發生，事故發生率與嚴重程度遠遠高過發達國家和地區。作為一種與大眾生命安全密切相關的特種設備，電梯安全越來越受到社會的關注。

截至2016年，我國電梯數量已經超過360萬臺，每年約以20%速度增長，其中小區住宅電梯出現故障最多。自2010年開始，恩易物聯一直致力于電梯安全產品的研發與生產，從電梯樓層字符疊加器（卡層報警功能）到電梯遠程安全監控系統（針對質監部門），最終基于對市場的分析，研發了針對小區物業管理中心的電梯運行安全報警系統。

? ? ?1.2 系統簡述

電梯安全監控系統為局域網電梯安全報警系統，快速將電梯的運行狀態實時采集并傳輸到電梯安全報警主機，電梯安全報警主機將電梯運行狀態在顯示器上實時展現；當電梯出現故障或者事故時，電梯所在位置、所在樓層、故障信息及時反饋到軟件平臺上，故障電梯的狀態會自動置頂顯。

該系統可以實現在監控中心實時觀看電梯的運行狀況，監控中心的工作人員獲知告警信息后可以快速地展開救援和檢修。系統也會將電梯的故障信息進行記錄，方便日后調取查找并解決問題。

? ? ?1.3 系統特點

1.?電梯品牌

兼容所有品牌的直梯；本系統獨立于電梯監控系統，因此對電梯的品牌沒有要求。

2.?報警多樣

軟件平臺報警、語音報警；

3.?故障置頂

故障電梯置頂展示，軟件平臺上會置頂顯示故障電梯信息。

4.?故障定位

當電梯出現故障后，在軟件平臺上可快速定位故障電梯。

5.?故障記錄

當電梯出現故障后，電梯故障統一記錄下來儲存在本地服務器中，以備日后查詢調取。

6.?語音報警

電梯出現故障后，會有語音播報提醒故障電梯具體信息（位置、有無人、樓層數）。

7.?Flash動畫

實時Flash動畫模擬電梯真實運行，方便監管人員定位電梯。

8.?記錄存盤

記錄在網絡硬盤錄像機中保存。

9.?良好的可擴展性

本系統具備良好的穩定性和可擴展性，可根據實際的功能需求，在不影響原系統的穩定運行情況下進行擴展。

? ? ?1.4 系統依據

《中國人民共和國公共安全行業標準》 ????????GA/T75-94

《安全防范系統驗收細則》 ??????????????????GA 308-2001

《安全防范系統通用圖形符號》 ??????????????GA/T 74-2000

《安全防范工程程序與要求》 ??????????? ?GA/T75-94

《安全防范工程技術規范》 ????????????? ?GB 50348-2004

《電視監控工程程序與要求》????GA/T 75-94

《電視監控工程費用概預算編制辦法》????GA/T 70-94

《防盜報警控制器通用技術條件》 ????GB 12663-90

《民用閉路電視監控系統工程技術規范》 ????GB 50198-94

《電梯使用管理與維護保養規則》 ???????????TSG T5001-2009

《電梯制造與安裝安全規范》 ???????????????GB 7588-2003

《山東恩易物聯技術有限公司企業標準》 ?????Q/CY060 001－2015

第二章系統架構

? ? ?2.1 系統架構

本系統主要由安裝在轎廂頂部的電梯信息采集疊加器、傳感器組、電梯安全報警主機、顯示器、網絡硬盤錄像機、監控中心及各部門計算機構成。

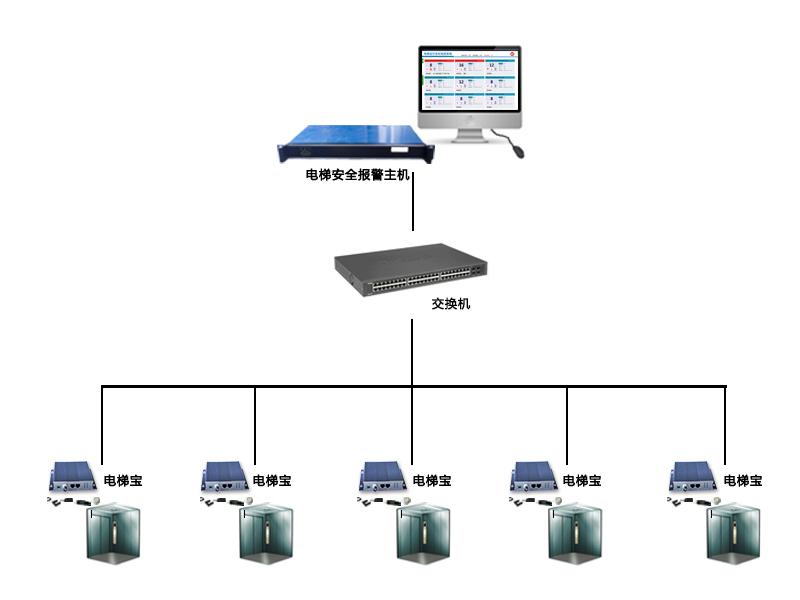

系統拓撲圖

電梯信息采集疊加器通過傳感器組（上圖中只列出平層傳感器，下文有詳解）采集電梯運行狀態信息并進行整合分析處理，將分析處理后的有效信息發送到電梯安全報警主機并在顯示器上實時展現。

? ? ?2.2系統部署

前端設備部署有電梯數據終端部署、傳感器部署；后端設備部署有電梯安全報警主機、顯示器、監控中心部署。

? ? ?2.2.1電梯數據終端部署

電梯數據終端部署主要包含電梯信息采集疊加器部署、電梯傳感器組部署，完成電梯運行狀態的數據采集，并經由電梯信息采集疊加器進行整合分析處理。

? ? ?2.2.2傳感器部署

部署在轎箱上的主要傳感器列表：

序號	類別	名稱	實物圖	備注
1	傳感器	光電平層傳感器		用于檢測電梯所在樓層及運行狀態
2		梯門傳感器		用于梯門狀態檢測
3		人體傳感器	? ? ?	用于轎廂內有無人的檢測
4		極限傳感器		用于檢測沖頂、蹲底，需配合磁鐵

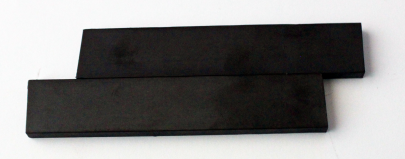

5	附件	磁條		磁條，配合上下極限傳感器使用

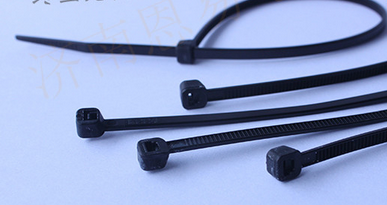

6	附件	光電傳感器扎帶		光電傳感器扎帶

通過傳感器方式采集電梯信號可自動檢測電梯的運行狀態，報警類型分別為：

卡層、困人、沖頂、蹲地、開門走梯、超速

? ? ?2.2.3?電梯安全報警主機部署

電梯安全報警主機接收來自電梯信息采集疊加器的電梯運行狀態并在顯示器軟件平臺上實時展現。

? ? ?2.2.4?監控中心部署

監控中心部署主要是監控顯示器、本地服務器以及網絡硬盤錄像機的部署，保證視頻監控的正常運行以及視頻數據的保存。

第三章系統設計

? ? ?3.1 硬件安裝

電梯遠程監控系統的硬件安裝不需要對網絡（數字）監控系統布線進行改動，只需要在原網絡監控基礎下安裝電梯信息采集疊加器，并加裝一套傳感器組即可。

數據終端部署圖

? ? ?3.2 硬件設備

本系統硬件設備只包含電梯安全報警主機、電梯信息采集疊加器和傳感器組。

? ? ? 3.2.1 電梯安全報警主機

1）電梯安全報警主機主要功能

l?接收前端電梯信息采集疊加器的信號

l?將信號進行整合分析處理。

2）產品概述

l?產品品牌：恩易

l?產品名稱：電梯安全報警主機

l?產品型號：NE-ES2000-SE

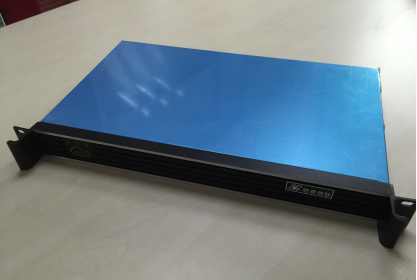

l?產品圖片：

設備圖

3）設備接口

指示燈面板圖

接口面板圖

接口與說明：

標號名稱	功能說明
電源接口	交流供電220V/50Hz
SWITCH	設備電源開關
?	附加功能
?	網絡接口
HDMI	?高清視頻輸出接口
?	鼠標接口
?	音頻輸出接口
RS232	附加功能
?RS485A	附加功能
RS485B	附加功能
RELAY1	附加功能
RELAY2	附加功能
PWR	電源指示燈
WORK	主機工作指示燈
NET	網絡信號指示燈

4）技術參數

型號	電梯安全報警主機
????支持設備	ES1000設備
通信接口	網口（10-100M自適應），HDMI口，RS232口，RS485口，USB2.0接口
發送協議	HTTP協議/TCP長連接/TCP短連接
電源隔離度	2500V
電壓功耗	AC220V
工作溫度	溫度（-40°C-80°C）
工作濕度	濕度（<50%）
設備重量	1kg
外殼材料	鋁（1U機箱）
安裝方式	機架式安裝
機械尺寸（W×H×D）	30048545（mm）

? ? ? 3.2.2?電梯信息采集疊加器

1)?電梯信息采集疊加器主要功能：

l?接收傳感器發送的數據

l?接收前端網絡攝像機輸出的信號

l?將信號進行整合分析處理。

2)?產品概述

l?產品名稱：電梯信息采集疊加器

l?產品型號：NE-GQ6000N-DT-ARM

l?輸入視頻標準：網絡高清數字信號

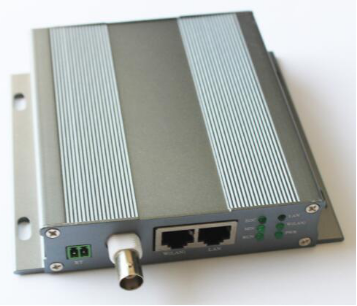

l?產品圖片：

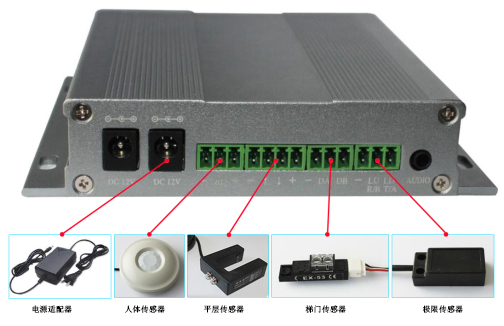

實物圖

3)?設備接口

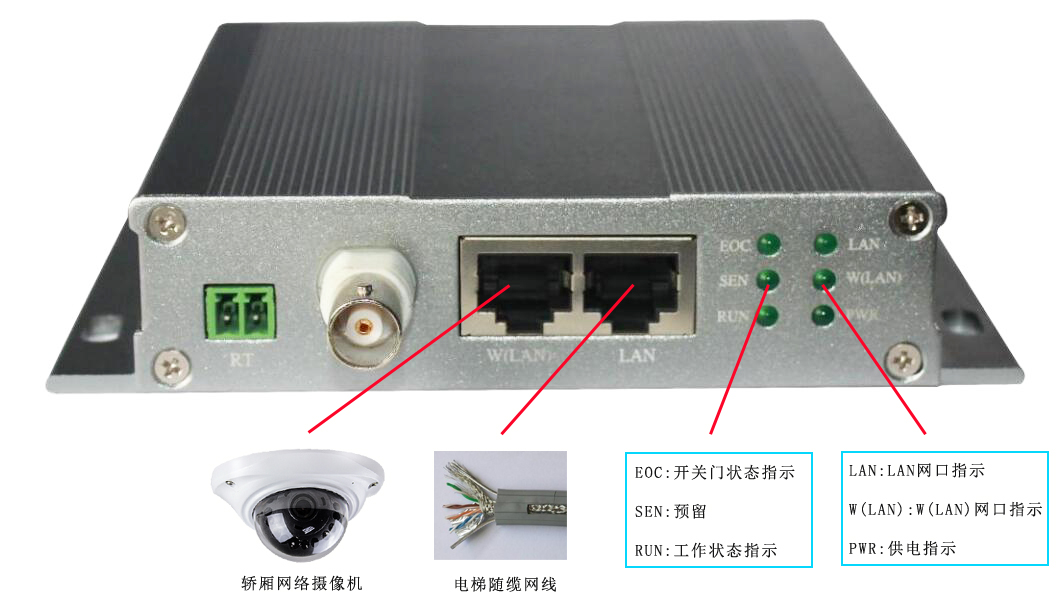

前面板接口圖

后面板接口圖

4)?技術參數

字庫	任意漢字，國標字庫
通信接口	雙網口（10-100M自適應）
數據上報功能	支持
傳感器類型	光電對射型、磁感型、光點型
電源隔離度	2500V
顯示特效	自動反白顯示
顯示位置	全屏位置可調
抗干擾類型	進口芯片視頻放大抗干擾
電壓功耗	DC12V（＜3W）
工作溫濕度	溫度（-40℃——80℃），濕度（＜50%）
長寬高（mm）	124×132×28

? ? ?3.2.3?傳感器組

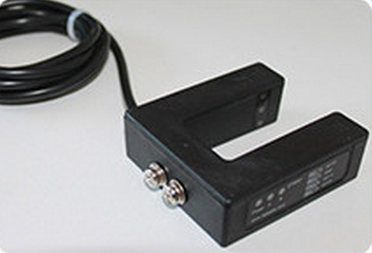

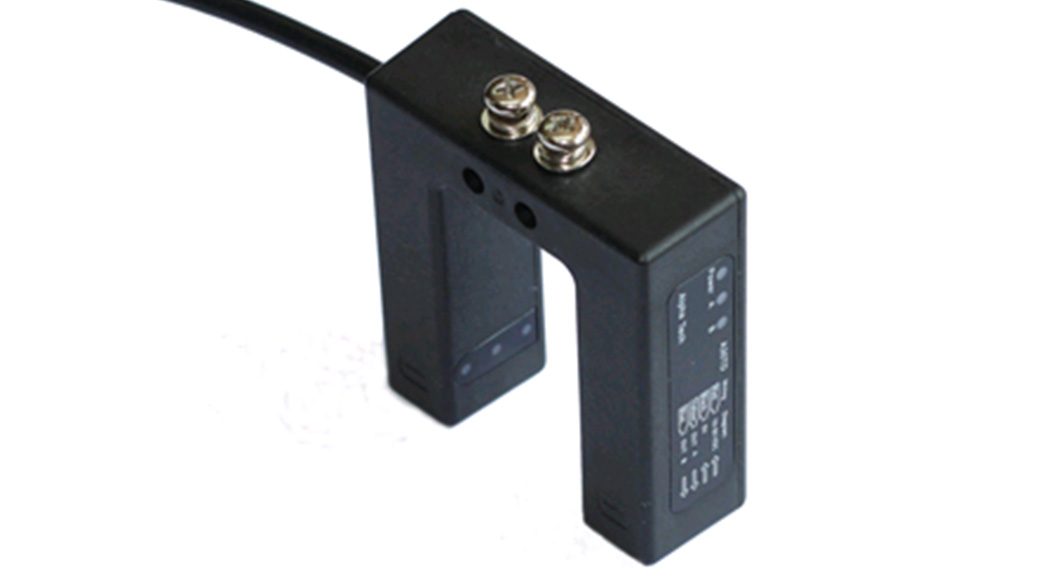

? ? ?1.U型光電平層傳感器

作用：用于檢測電梯的運行狀態（上行、下行、停止）及電梯所在樓層

原理：平層傳感器集成了兩組光電對射傳感器，用于檢測電梯的上行、下行、停止狀態，及電梯所在樓層當電梯的隔磁板穿過U型傳感器時，根據穿過的方向來判定是上行還是下行，當兩組光電傳感器都被遮擋時判定為電梯停止。

安裝注意事項：

1.必須保證電梯運行過程中，隔磁板能夠有效遮擋U型傳感器；

2.電梯處于停止狀態時，隔磁板必須能夠遮擋兩個光電傳感器，否則無法判定停止狀態；

3.安裝方向與傳感器印字的方向保持一致，即字朝上。

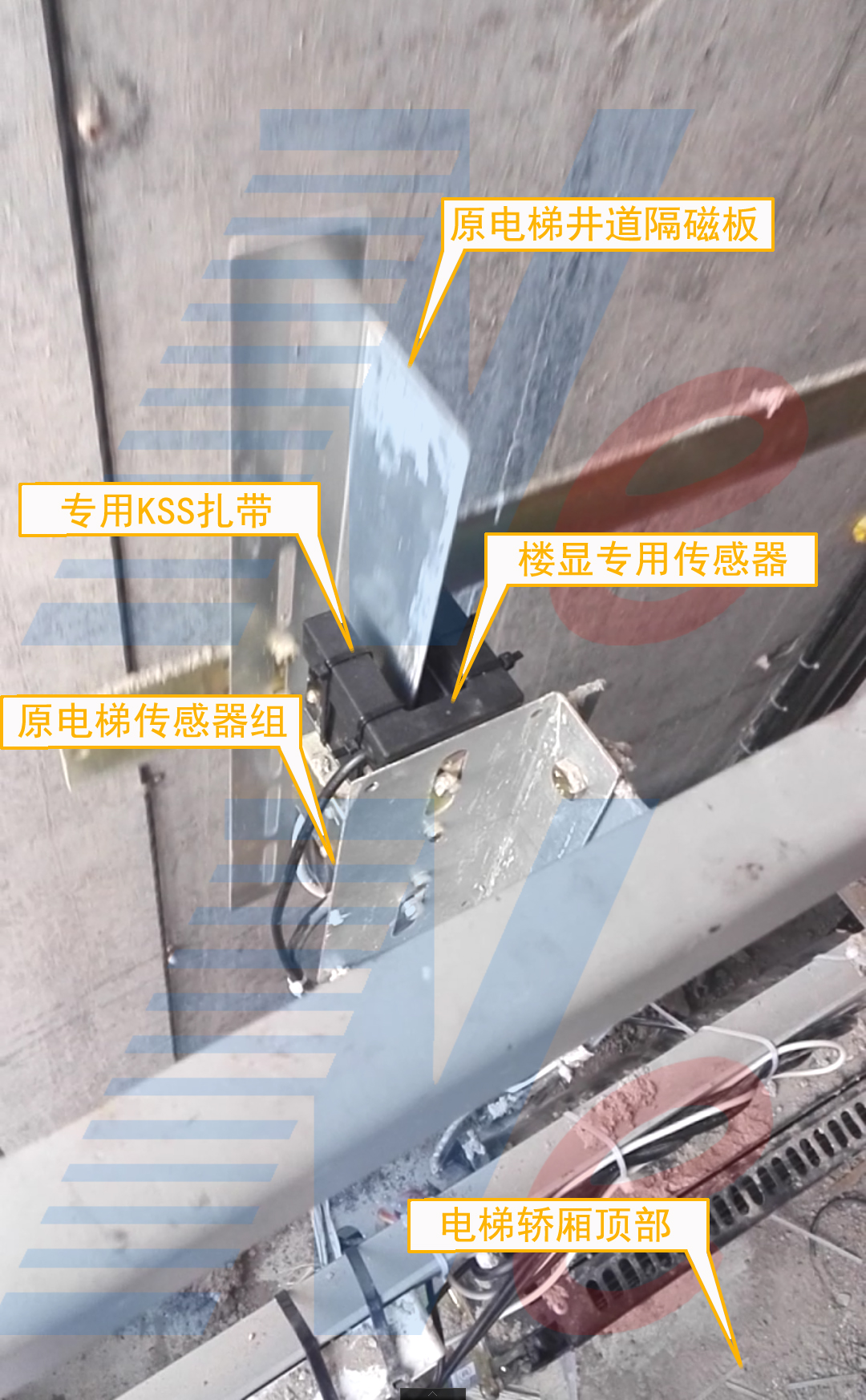

U型光電傳感器安裝圖示

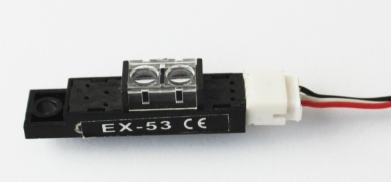

? ? ?2.梯門傳感器

作用：檢測電梯轎廂門的梯門狀態

原理：該傳感器一種集發射器和接收器于一體的傳感器，當有被檢測物體在傳感器鏡片上方時，物體將光電開關發射器發射的光線反射到接收器，于是光電開關就產生了開關信號；在實際應用中轎廂的內門即是被感應物，當內門關閉時，保證傳感器的正前方一公分能夠被遮擋，關門時，傳感器的感應距離內無遮擋。

安裝注意事項：

1.關門時在感應距離內遮擋，開門時在感應距離內無遮擋；

2.傳感器的感應距離為1公分左右，不同的感應物略有差別，可根據設備EOC指示燈判定；

3.傳感器安裝不可影響原電梯門機的正常工作。

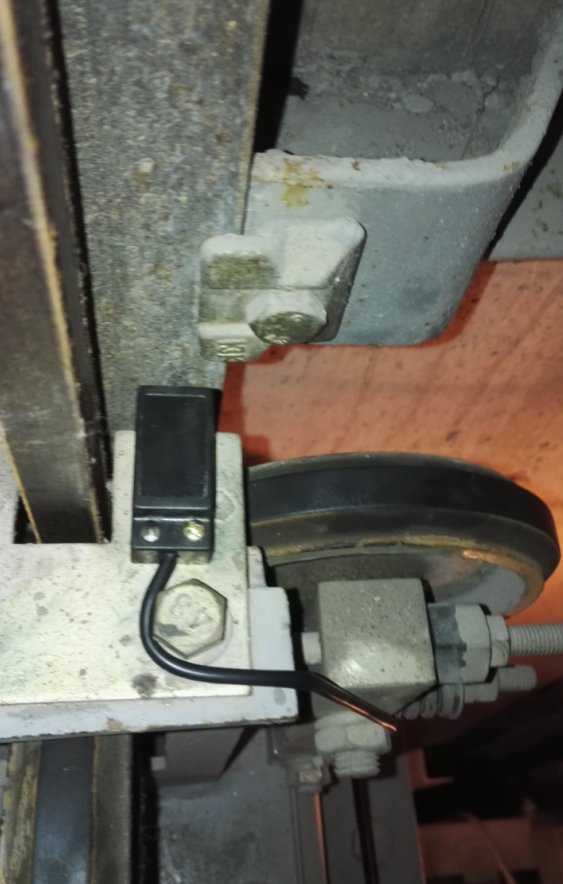

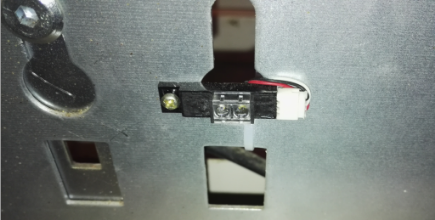

實際安裝圖:

?注：不同的電梯門機結構差異較大，請根據實際的情況確定梯門傳感器的安裝位置，以信號正常不影響門機工作為準，可適當使用支架安裝。

?轎門開啟時的安裝指示

轎門關閉時的安裝指示

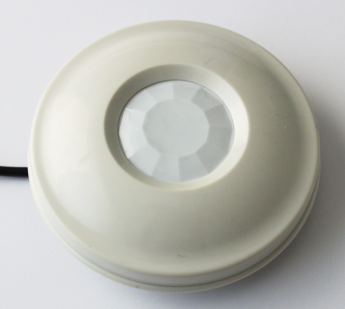

? ? ?3.人體傳感器

作用：檢測電梯中是否有人

原理：通過熱釋人體感應開關可以感應到電梯里面是否有人

安裝注意事項：

1.人體傳感器安裝在轎廂內頂部

2.人體傳感器安裝的地方不能被其他物品遮擋

3.人體傳感器安裝的地方盡可能地能輻射到電梯轎廂全部

4.因傳感器的工作特性，人體在移動的時候會觸發，人體靜止的時候會取消，本傳感器有延時功能，即感應到有人時會持續觸發有人信號，過了延時時間后才會判斷為無人，延時時間一般為40S，延時時間段內如再次感應到有人會以新的時間點來延時。

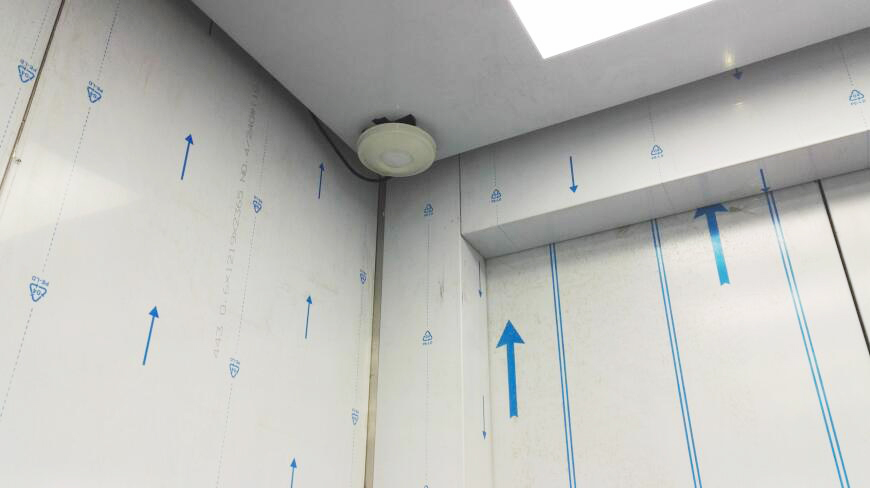

實際安裝圖：

??人體傳感器安裝圖示

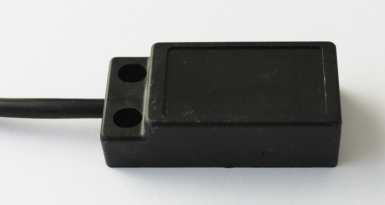

? ? ?4.極限傳感器

作用：檢測電梯在運行過程中是否出現了沖頂或蹲底故障。

原理：電梯正常運行時，轎廂上行最高可達到的地方稱之為上平層，轎廂下行最低可達到的地方稱之為下平層；當電梯超出上平層或者下平層后，觸碰到限位器即出現了沖頂或蹲底。極限報警磁鐵與極限傳感器之間會有磁感應，當極限傳感器經過極限報警磁鐵的時候會收到磁感應，這就電梯表明出現了沖頂或者蹲底。

安裝注意事項：

1.安裝的極限報警磁鐵不要被其它物品遮擋住。

2.安裝的極限傳感器不要被其它物品遮擋住。

3.保證電梯正常運行的時候，極限傳感器不會經過極限報警磁鐵安裝位置。

4.安裝的磁鐵堅決不能影響電梯正常運費，貼的磁鐵不能安裝在電梯正常運行的滑軌面。

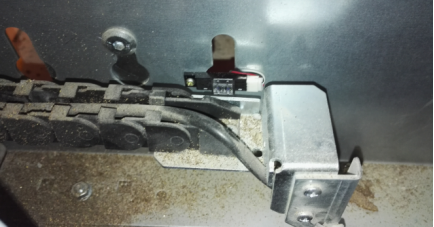

實際安裝圖：

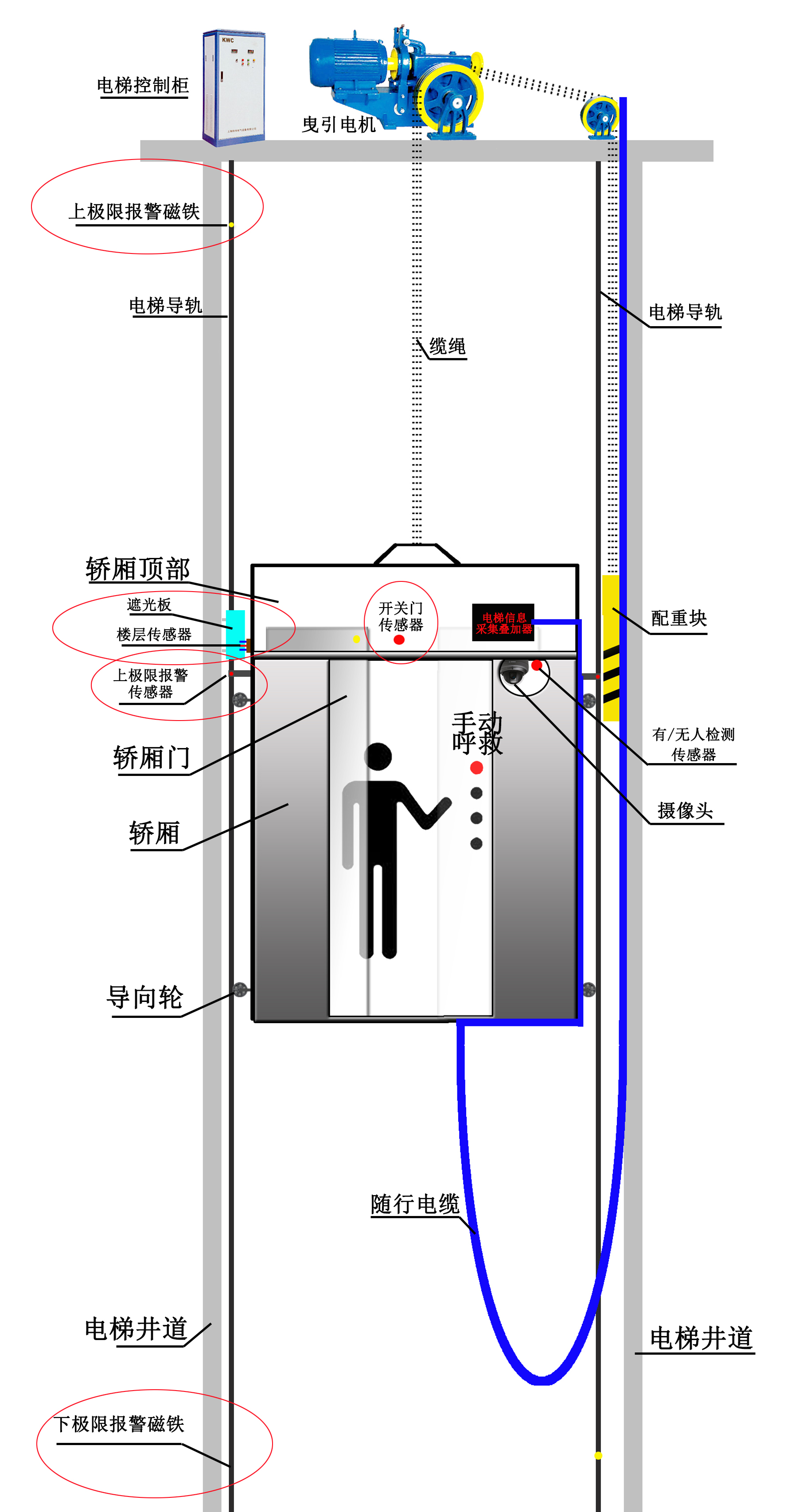

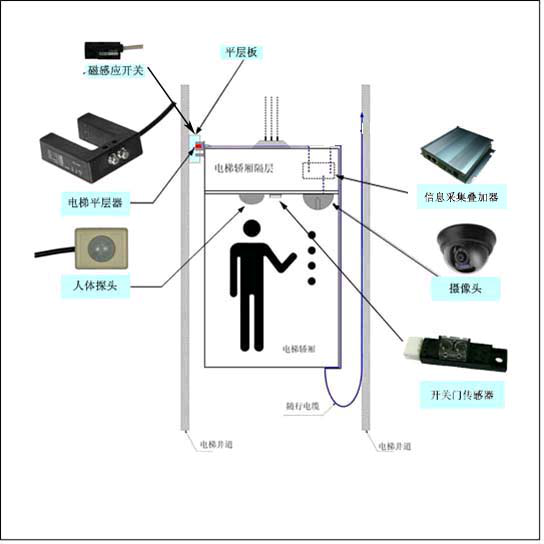

? ? ?5.傳感器安裝位置示意圖

第四章?平臺功能示意圖

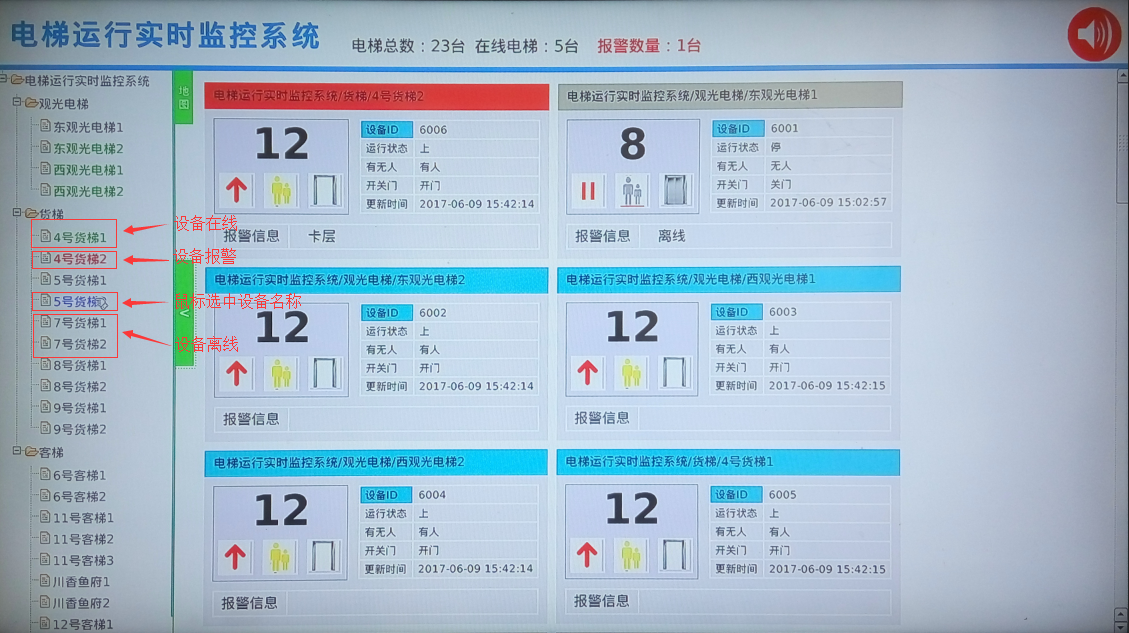

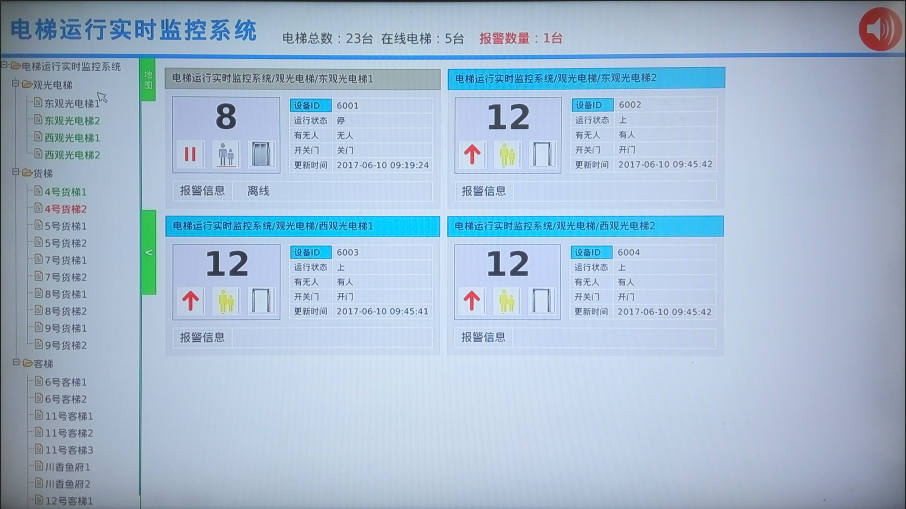

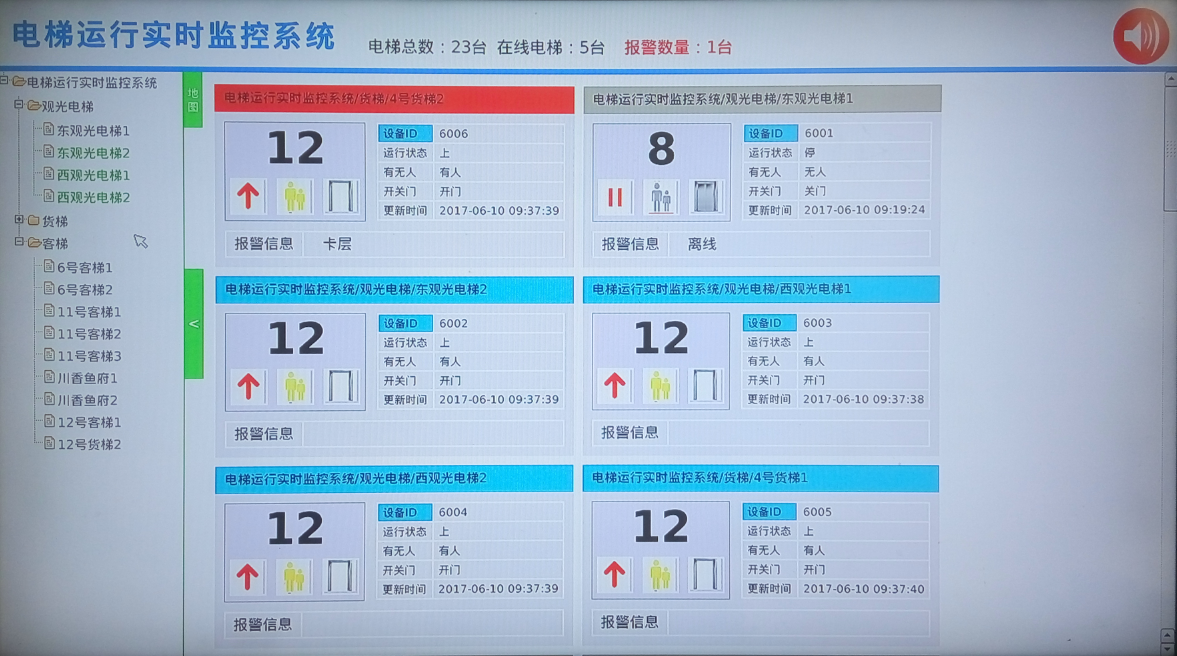

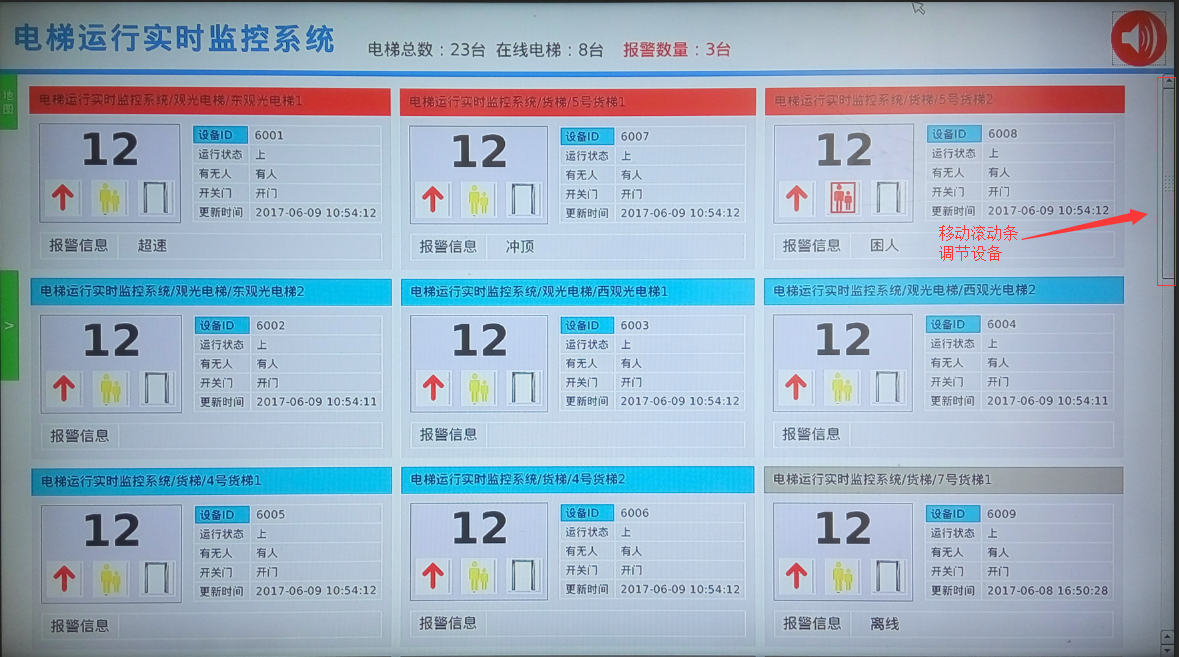

? ? 4.1平臺界面

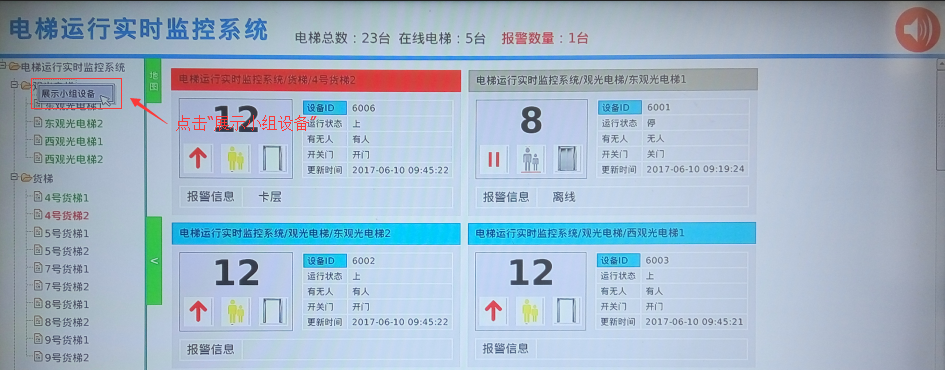

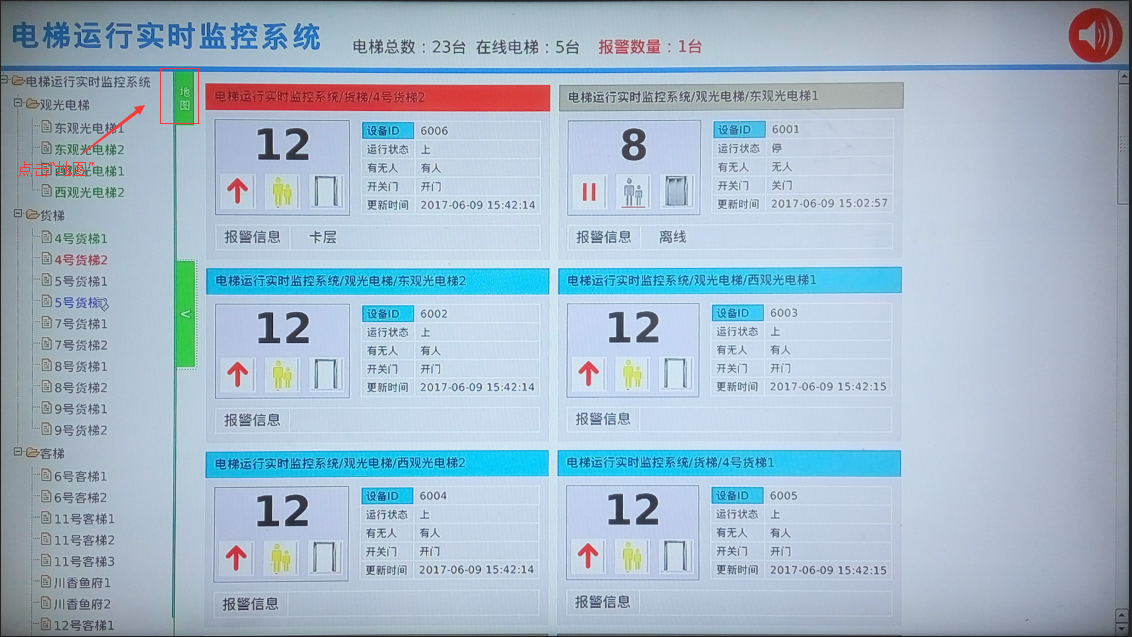

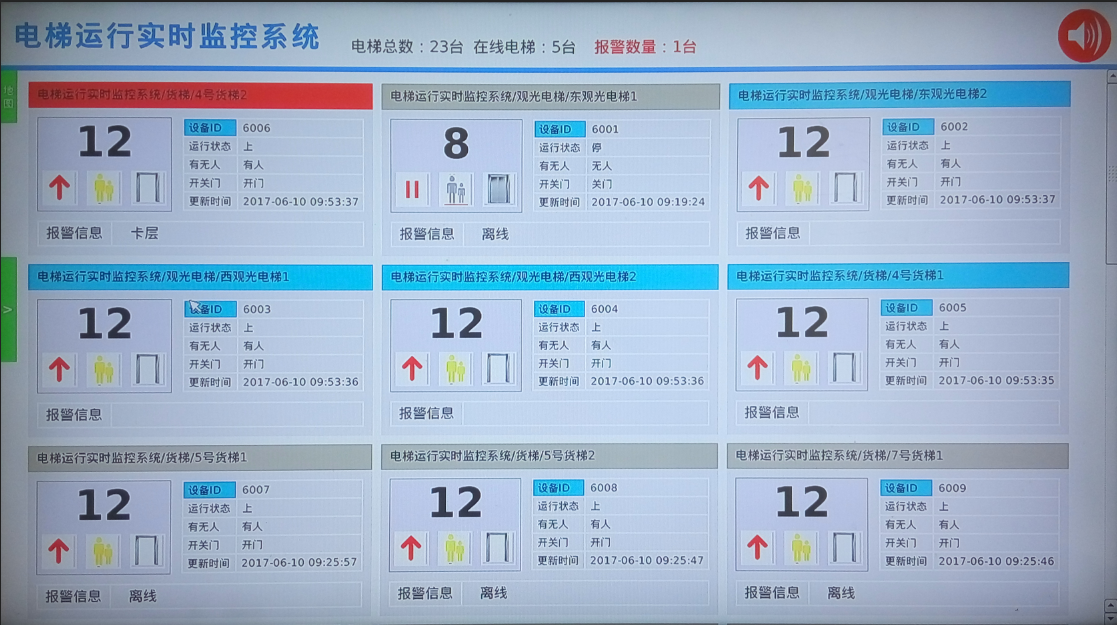

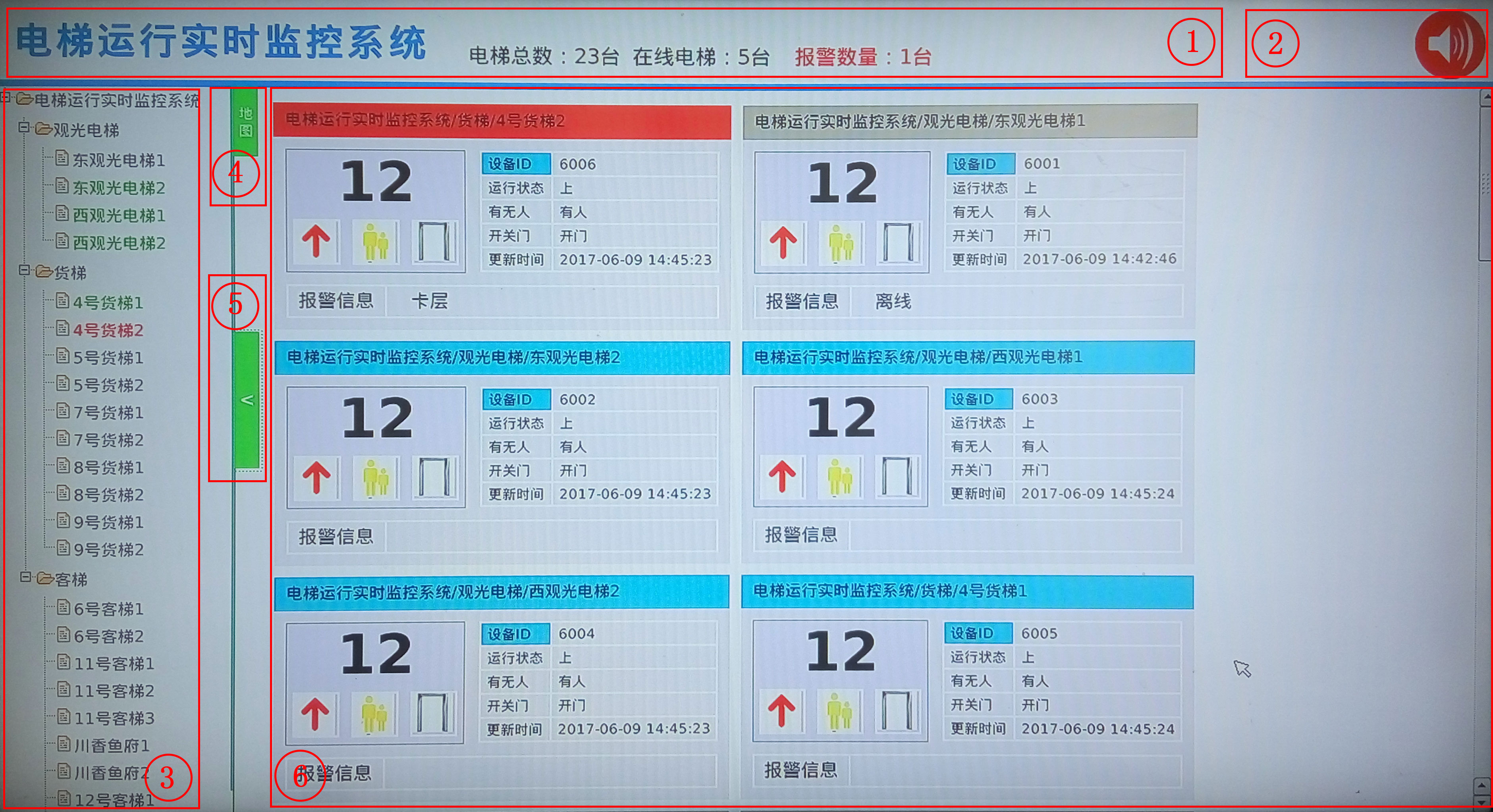

電梯運行實時監控平臺功能如下示意圖：

序號	名稱	說明
①	主題欄	顯示報警主機下電梯總數、在線電梯數和報警數量

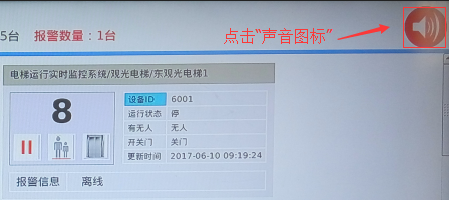

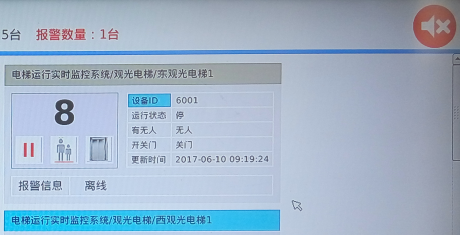

②	報警聲音控制區	控制報警聲音的開關狀態
③	電梯信息列表區	顯示當前報警主機下所有的設備

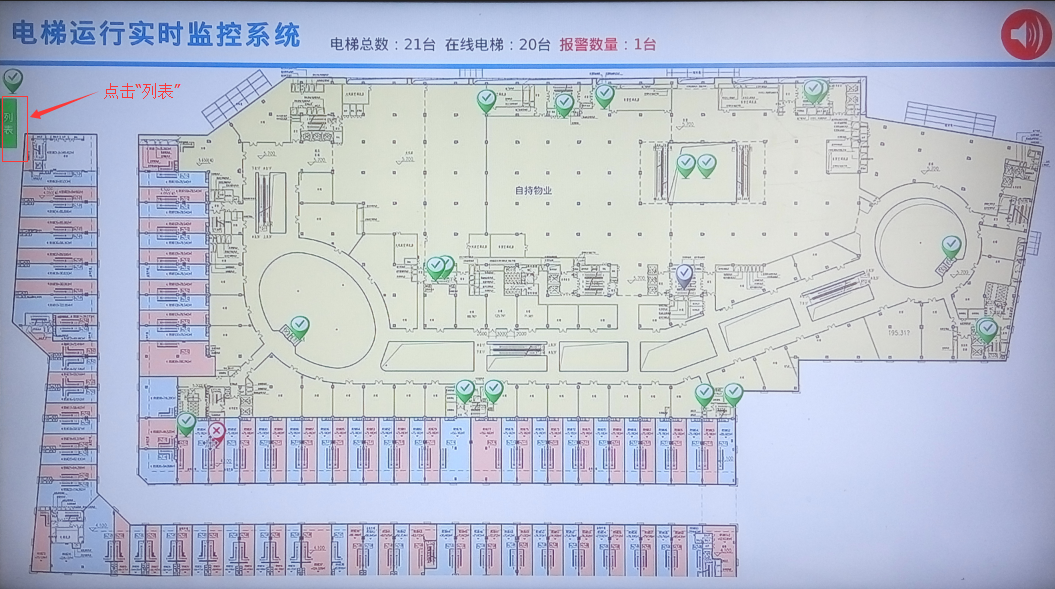

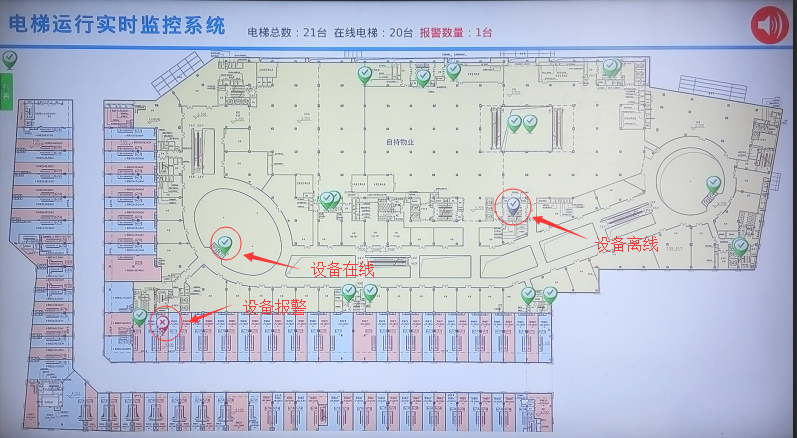

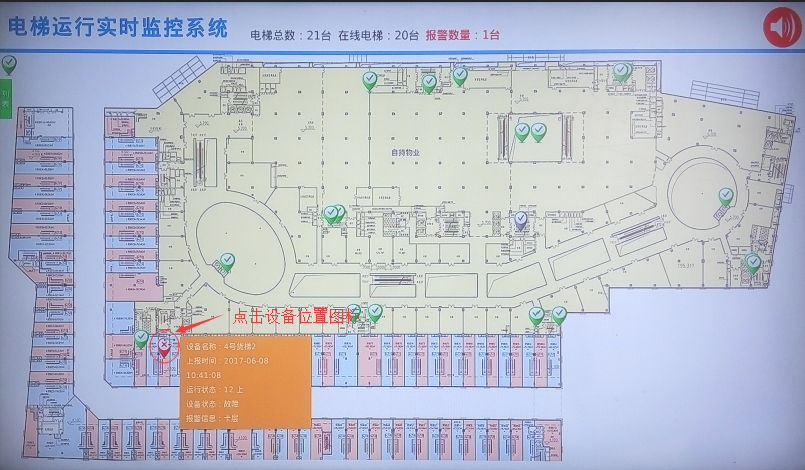

④	地圖顯示按鈕	用于切換到地圖顯示模式

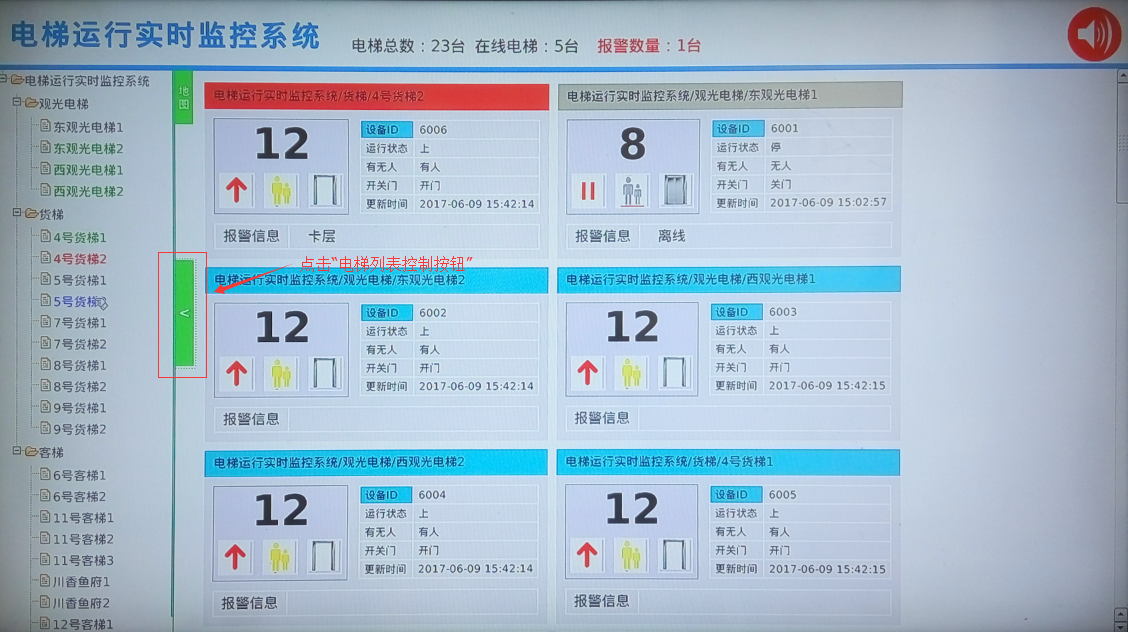

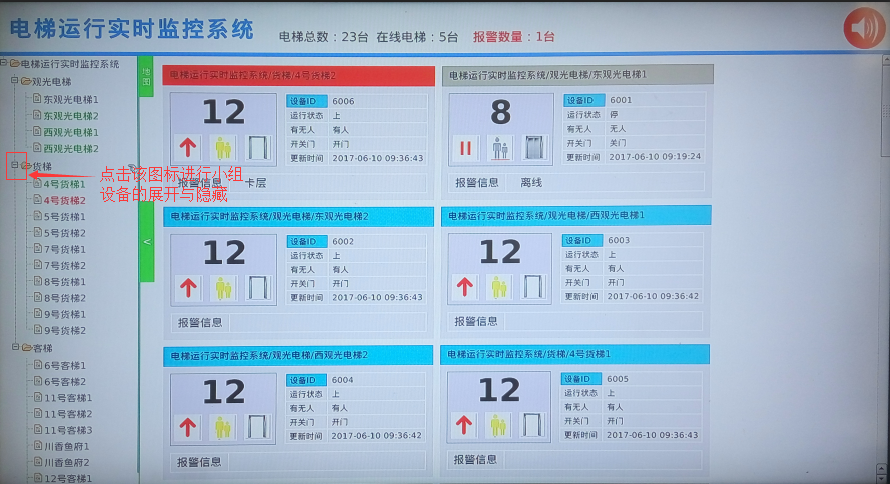

⑤	電梯列表控制按鈕	對電梯信息列表進行展開和隱藏

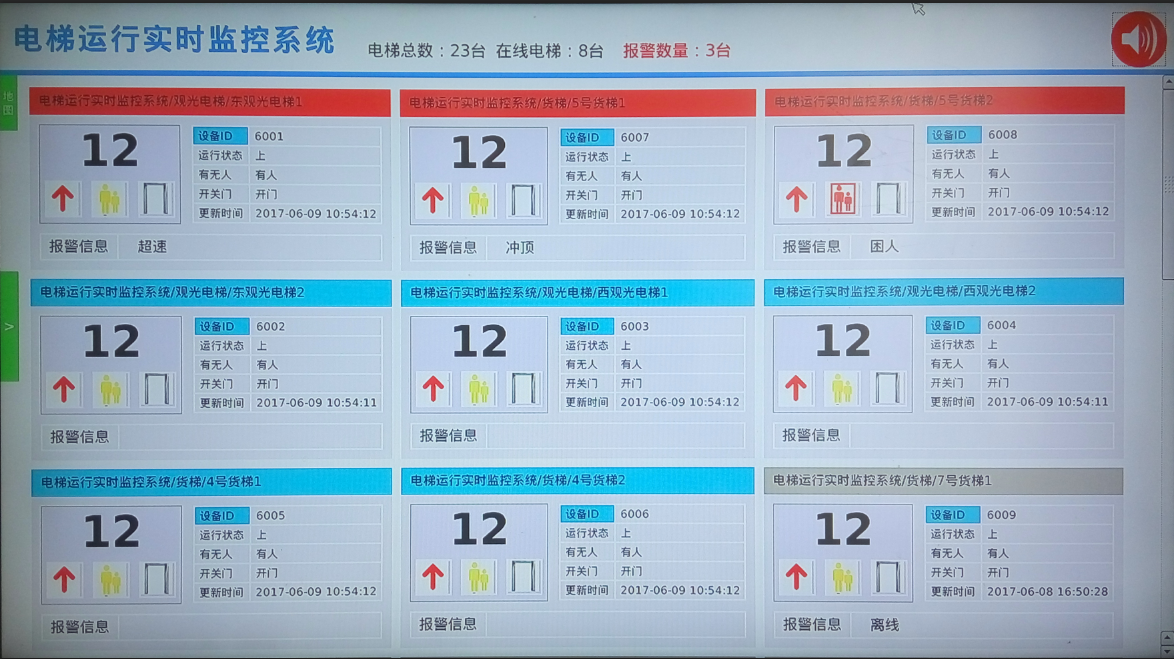

⑥	運行監控	顯示詳細的被監管電梯狀況

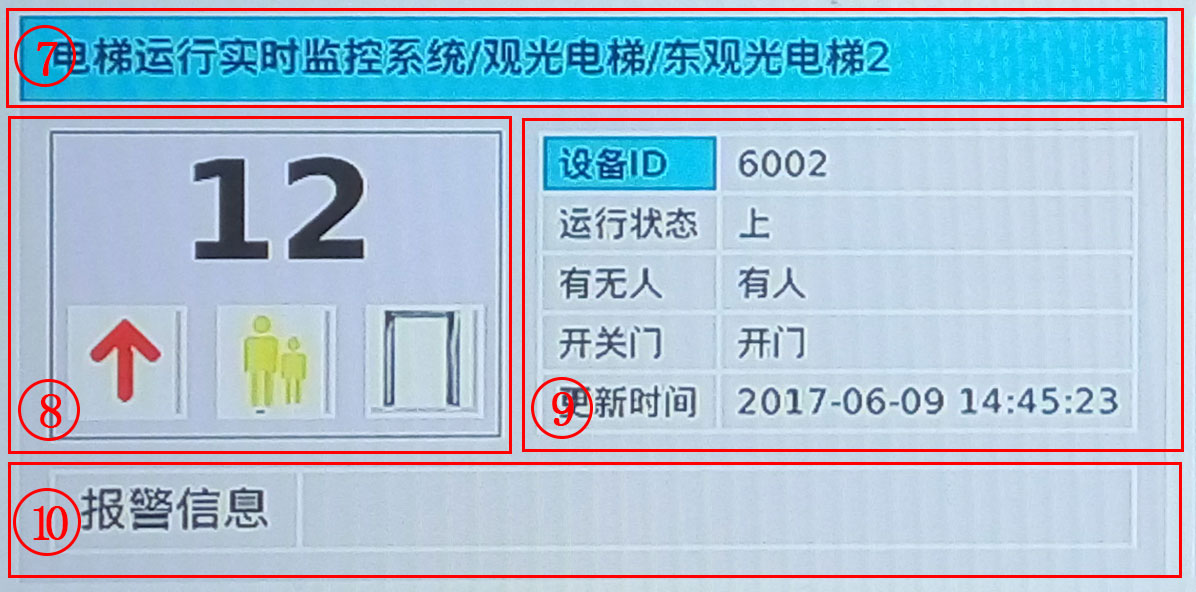

⑦	設備名稱	顯示單臺設備的名稱
⑧	Flash顯示區	模擬電梯運行實際動畫
⑨	電梯運行狀態顯示區	顯示電梯的設備ID、運行狀態、有無人、開關門、更新時間的實際情況
⑩	報警信息	顯示報警的具體信息
