一、系統概述
一直以來，電子衡器稱重管理工作，都是煤炭、水泥、鋼鐵等需要電子衡器計量行業中的難題。由于磅房遠離管理部門，管理人員無法第一時間獲知稱重數據，司磅人員的工作得不到有效監控，而且每天大量的手工填單和計算工作極易發生錯誤，這些問題的存在，久而久之、日積月累下來都將給企業帶來巨大的經濟損失。
雖然現在有很多地磅管理軟件存在，但是管理上的問題不能完全避免，仍然會有一些環節給企業造成經濟損失，例如司磅員更改稱重數據、遮擋稱重顯示屏、顯示屏反光、攝像機不清晰等等，一些員工都可能會利用這些問題進行作弊。
二、系統目標
對這些問題的分析后，可以知道減少這些損失的辦法就是管理人員有必要在第一時間獲知磅表的稱重數據或者稱重的準確數據能夠永久的存儲下來。基于此分析，我公司獨立研發一款地磅稱重信息疊加器，將稱重的信息以數字水印的形式實時的疊加在視頻監控畫面上，稱重信息會永久的保存在硬盤錄像機中且無法更改。
本方案實現的系統功能是模擬視頻的地磅稱重信息疊加;通過模擬視頻字符疊加器將地磅稱重信息以數字水印的形式實時同步疊加顯示在監控中心并存儲在DVR中。
三、系統特點
-
稱重顯示——實時疊加顯示稱重過程
-
作弊監察——防止使用作弊器進行作弊
-
視頻存儲——稱重信息與視頻同步存儲
四、系統架構
-
在地磅稱重防損系統中，包含稱數據端、硬盤錄像機以及監控顯示器組成。
-
數據端的功能是進行稱重信息的采集與視頻實時疊加，將疊加后的視頻傳送到后端硬盤錄像機中。
-
監控中心部署硬盤錄像機和監控顯示屏，分別用于視頻存儲和調取、顯示。
五、系統設計
5.1 ?硬件安裝
模擬視頻字符疊加器的安裝非常簡單，在現有系統下進行簡單改裝，添加進去模擬視頻字符疊加器。
|
標號名稱 |
功能說明 |
|
視頻輸入 |
視頻信號輸入口 |
|
環通 |
正常工作時，輸出疊加文字后的視頻，模塊不工作時(如斷電)，仍然輸出原來的視頻信號，保證視頻信號不丟失。 |
|
直通 |
將輸出和輸入信號完全一致的視頻 |
|
輸出 |
疊加器工作時，輸出疊加信號，不工作時無輸出 |
|
DC 12V |
直流電源供電接口，內正外負 |
|
＋ |
電源正，與下面的“－”組合起來和DC 12V功能一致 |
|
－ |
電源負，與上面的“＋”組合使用 |
|
G |
第一個G 使用地磅時連接地磅的地線；配置時連接PC機的地端， DB9的第5腳 (藍) |
|
RX1 |
使用地磅時連接地磅的RS232接口的發送腳；配置時連接PC機的信號發送端，DB9的第3腳 (黃) |
|
TX1 |
使用地磅時懸空；配置時連接PC機的信號接收端，DB9的第2腳 (紅) |
|
G |
第二個G 不同于上面的第一個G 懸空 |
|
RX0 |
地磅配置功能腳? 當把此引腳與上面的第一個“G”引腳短接后，重新上電即可進入地磅配置狀態 |
|
TX0 |
空 |
|
PWR |
電源指示燈 |
|
V1 |
字符疊加器工作狀態指示燈 |
|
V2 |
字符疊加器工作狀態指示燈 |
5.2 ?硬件設備
本系統硬件設備只有模擬攝像機地磅信息疊加器。
1)模擬攝像機地磅信息疊加器主要功能：
-
接收地磅磅表發送的數據
-
接收前端模擬攝像機輸出的信號
-
將兩者疊加，同步輸出
2)產品概述
-
產品名稱：模擬攝像機地磅信息疊加器
-
產品型號：NE-DB-7014
-
輸入視頻標準：PAL/NTSC模擬視頻信號
3)技術參數
?
|
POE |
可選（802.3AF，強制POE供電） |
|
字庫 |
任意漢字，國標字庫 |
|
通信接口 |
網口（10-100M自適應） |
|
數據上報功能 |
支持 |
|
磅表連接方式 |
RS232通訊接口 |
|
電源隔離度 |
2500V |
|
顯示特效 |
自動反白顯示 |
|
顯示位置 |
全屏位置可調 |
|
抗干擾類型 |
進口芯片視頻放大抗干擾 |
|
電壓功耗 |
DC12V（＜3W） |
|
工作溫濕度 |
溫度（-40℃——80℃），濕度（＜50%） |
|
長寬高（mm） |
124×132×28 |
? ? ?六、清單列表
整套系統中所使用的設備清單如下：
?
|
清單列表 |
|
NE-DB-7014 |
|
一分二配線 |
|
12v電源適配器 |
|
|
?
?
?
?
? ? ? 七、服務體系
山東恩易把系統的服務作為整體解決方案的重要部分，承諾以健全的售后服務體系、多樣的服務方式和豐富的服務內容等，為客戶提供高滿意度的售后服務和技術支持。
7.1 ?山東恩易鄭重承諾：
(1)軟/硬件平臺提供一年的免費維護和產品升級;
(2)服務響應時間不超過30分鐘;
(3)質量保修期滿后，雙方可協商簽訂維修保養合同，我方將按優惠價格為建設單位服務;
(4)我公司提供7*24小時服務。服務電話為：0531-62327572；
(5)在保修期間向貴單位免費提供對設備正常運行的所有服務及必要的材料設備;
(6)免費維護期外，將提供7*24小時的在線咨詢服務。
7.2 ?服務體系
山東恩易具有豐富的技術支持服務經驗，為用戶提供全方位的售后技術支持與服務。售后服務工作主要由山東恩易客戶服務中心負責聯系、確認和協調，按照用戶要求隨時提供各種服務。
???????????????山東恩易技術支持體系示意圖
在多年的工程建設和服務過程中，山東恩易建立了完善的服務體系，即公司技術支持部門——公司軟件及系統部門——產品供應商三級服務體系，向用戶提供準確及時、便捷快速的全方位的支持與服務，確保用戶業務安全、穩定、高效的運行。

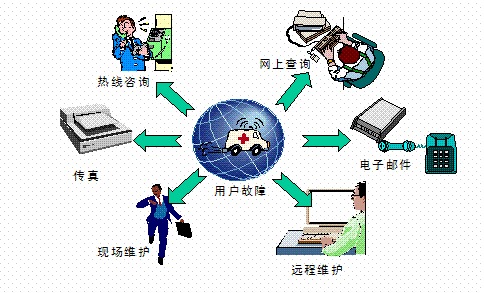

? ? ?7.3 ?服務方式
? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??線上值守服務
(1)熱線服務
山東恩易配有經驗豐富的技術人員，常年7*24 小時通過電話解答用戶的技術問題和指導用戶解決一般性故障。
(2)網上服務
可以通過互聯網，以E-mail和微信/QQ的形式與我們聯系。
(3)遠程維護服務
在用戶許可的情況下，對于用戶出現的系統和軟件問題，山東恩易人員將通過遠程網絡提供實時在線服務，為用戶排除故障。
