? ? 　1.1概述

　　遠程集中治超平臺是現代化計量系統平臺。它通過整合及分析各種實時計量的信息系統，借助模式識別與圖像處理技術，大幅度提升集團在進出物資計量的智能監控能力，具有相當的社會效益及經濟效益。突出的特點歸納如下：

　　1.系統能減少潛在損失，節約經營成本

　　2. 系統查詢功能，后臺可調取查詢稱重數據與抓拍圖片

　　3.提高企業經營方式的技術水平，提高工作效率

　　1.2功能描述

　　根據對目前系統的分析，為實現對現有系統進行升級，實現系統的簡化以及功能的完善；我司特研發二代產品替換原系統中工控機，在原有系統功能不變的情況下，完善系統原有功能。二代產品的功能：

　　一、稱重數據的實現與管理：

　　1 系統平臺實現對每臺地磅稱重數據的實時采集，通過本地網絡傳送至監控中心；

　　2 將稱重信息實時疊加顯示在監控視頻畫面上；

　　3 系統平臺能夠自動依據稱重數據的變化情況，自動分析判斷是否為一次“有效稱重”；

　　4 當每個稱重現場發生一次“有效稱重”時，自動記錄下當前稱重業務的車號、抓拍照片、重量；

　　5 數據及稱重時間的自動記錄及存貯，保存至數據庫。

　　二、車牌識別與管理：

　　1. 系統平臺能夠自動識別車牌號，依據安裝在現場的高清網絡攝像機的視頻流，自動識別并獲取；

　　2. 車牌號，并與稱重數據同步對應，并儲存和共查詢；

　　3. 系統平臺自動獲取現場照片，要求向安裝在現場的網絡攝像機發出指令，獲取抓拍照片。

　　三、數據存儲管理：

　　獲取的稱重數據以及抓拍的圖片存放在服務器的指定目錄下。

　　系統架構

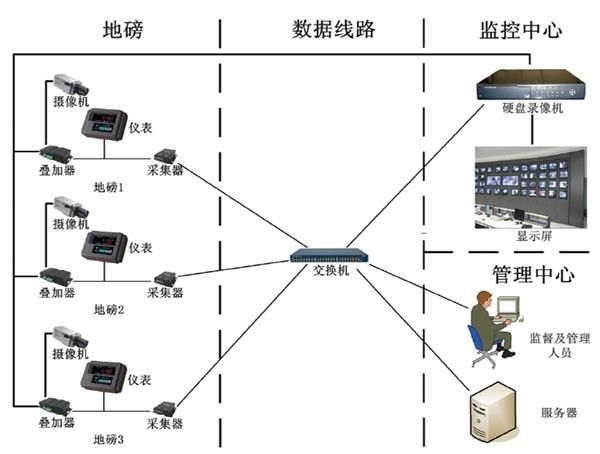

? ??2.1系統框架

? ??2.2系統部署

　　對于本套系統部署，前端設備部署有采集設備部署、網絡抓拍機部署；后端設備部署有監控中心部署。

　　2.2.1采集設備部署

　　采集設備是我公司獨立研發生產的網絡攝像機地磅信息疊加器，該設備實時采集地磅稱重信息同時以數字水印的形式疊加在監控畫面上，確保稱重信息與視頻監控信息一起永久保存在網絡硬盤錄像機中；稱重車輛在稱重平臺上，稱重信息穩定以后疊加器會發送信號到抓拍機，抓拍機隨即抓拍下當前車輛拍照信息。

　　2.2.2網絡抓拍機部署

　　網絡抓拍機部署在稱重平臺前端，保證能夠清晰的抓拍到稱重車輛的拍照信息；每次稱重時，網絡抓拍機接收到網絡攝像機地磅信息疊加器的抓拍信號后會自動抓拍當前稱重車輛的拍照信息，并實時上傳到后端服務器。

　　2.2.3監控中心部署

　　監控中心部署主要是監控顯示器、本地服務器以及網絡硬盤錄像機的部署，保證視頻監控的正常運行、抓拍照片及視頻數據的保存

　　系統設計

　　3.1硬件安裝

　　網絡攝像機地磅信息疊加器的安裝無需改動原監控布線，只需要在原監控局域網中添加一根網線將疊加器接入。

　　3.2硬件設備

　　本系統硬件設備只有網絡攝像機地磅信息疊加器。

　　1)網絡攝像機地磅信息疊加器主要功能：

• 接收地磅磅表發送的數據

• 接收前端網絡攝像機輸出的信號

• 將兩者疊加，同步輸出

• 發送抓拍信號

　　2)產品概述

• 產品名稱：網絡攝像機地磅信息疊加器

• 產品型號：NE-GQ6000N-DB

• 輸入視頻標準：網絡高清數字信號
