? ? ? 一、前言

? ? ? ?隨著我國經濟的不斷發展和汽車使用的普及，為了適應人們方便快捷的出行，我國目前已形成了規模龐大、結構復雜的高速公路交通網。然而隨著汽車使用數量的增加，高速公路的路橋收費管理也越來越凸顯其重要性。

? ? ? ?近幾年來，隨著監控設備在路橋收費系統的普及，為路橋收費管理的現代化、自動化、可視化提供了極大的便捷，但由于收費站車流量較大，交易頻繁，員工在收費時出現疏漏、舞弊等現象；車主因?qū)κ召M(fèi)金額的不滿與收費站產生糾紛的情況也時有發生。因此，傳統的只能顯示視頻監控畫面，不能顯示收費金額、票號、員工號等信息的收費監控系統，已不能滿足路橋管理部門對員工進行有效監督，為解決糾紛提供有效依據的要求。高速公路收費站監控系統向高清化、數字化改革的的問題已迫在眉睫。

? ?二、需求分析

• 信息可視化需求

? ? ? ? 由于現有的監控設備只能對收費站的車道、收費廣場、收費亭的收費情況，對收費車道通過的車輛類型、收費員的操作過程以及收費過程中的突發事件和特殊事件進行觀察和記錄，一旦出現可以遮擋、損壞攝像頭的情況，監控室內將無法看到收費站車道的具體情況，存在一定的安全隱患。

• 提供有力證據的需求

? ? ? ? 當車主因不滿收費金額而與收費站產生糾紛的情況發生后，需調取當時監控錄像時，單純的視頻監控畫面并沒有說服力，不能為有效解決糾紛提供有力的證據。

• 提高監控信息可靠性的需求

? ? ? ? 由于收費站工作人員的調班及更換，若問題出現的時候與事發時間相隔較長的話，調取當時監控錄像進行查看的時候，不可避免有人惡意篡改當時的工作人員、收費金額等一些信息，給人以錯誤的導向。不能得到當時的真是情況。

• 方便對收費站員工進行管理

? ? ? ? 當路橋管理人員在監控室或需要遠程查看監控畫面時，只能對收費站的情況有一個大致的畫面了解，并不能對員工的工作細節進行查看，不能對員工進行有效的管理與監督。

三、產品及方案介紹

? ? ?3.1?產品的工作原理和功能

? ? ? ?本項目中使用的我公司自主研發、生產的“路橋收費字符疊加器”，是通過收費站工作電腦中的軟件，將車道、班次、票號、金額、車輛名稱、車貨重量、時間、日期等信息發送到字符疊加器中，疊加器將信息疊加到視頻信號里，然后將視頻信號分為兩路，一路接到工作電腦中顯示出來，另一路接到監控室中，這樣在監控室中就可以很清楚的了解到前方員工的工作情況和操作細節，也為日后解決糾紛提供了有力證據。

? ? ?高速收費字符疊加產品功能具體表現為以下幾點：

• ?信息可視化：我公司產品主要是將車道、班次、票號、金額、車輛名稱、車貨重量、時間、日期等信息發送到疊加器中，并顯示在視頻畫面上，管理者在監控室或遠程查看監控畫面時，都可以看到前方每個車道的具體工作情況。

• ?為解決糾紛提供有力證據：若遇到糾紛，調出當時的監控錄? 像，可以最直觀的顯示出該車輛當時經過收費站時的具體信息，帶有數據信息的視頻畫面是最有力的證據。

• ?信息可靠性高：由于設備是將信息疊加到視頻信號中，與視頻信號同步顯示、儲存，所以保存的信息絕對安全、可靠、無法篡改。

• ?方便監督易于管理：管理者在監控室或遠程查看監控畫面時，都可以可到每個員工的工作細節，起到監督員工防止舞弊的作用。?

? ? 3.2?產品優勢

??? ? ?? ?依托我公司強大的科研開發力度，????使我司產品具有如下優勢：

• ?內置GB2312字庫，七千多個漢字和字符，文字、圖片動畫等信息；

• ?疊加位置、字體大小可任意設置；

• ?具有自動內模式功能，如果監控?cái)z像頭故障，依然有信息顯示。

• ?具有斷電直通功能，如果疊加器故障或斷電，依然有視頻信號輸出；

• ?操作方便，可脫機調試設置參數，客戶無需返廠即可進行系統升級操作。

• ?支持高清網絡攝像機（IPC）?

? ? ? 3.3?方案設計原則

? ? ???本方案旨在設計一套現代化的收費站信息疊加系統，使其實現信息的可視化、安全化、數字化、智能化。遵循“性價比最優”的原則，充分利用收費站原有的監控資源，無需改變?nèi)魏尉€路，即可進行安裝，有效的節省了施工成本；利用先進的計算機應用技術成果，本產品和系統將收費站管理和員工管理有效的結合在一起，充分體現了該系統的先進性與前瞻性。作為一種高新技術的代表，在未來的收費站監控系統建設中必將得到一定的普及。

? ? 3.4?具體方案設計

? ? ? ?根據客戶不同的需求，我公司制定兩種不同的設計方案：

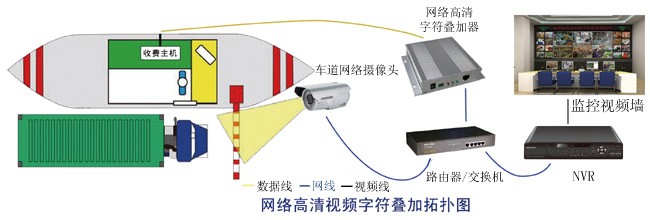

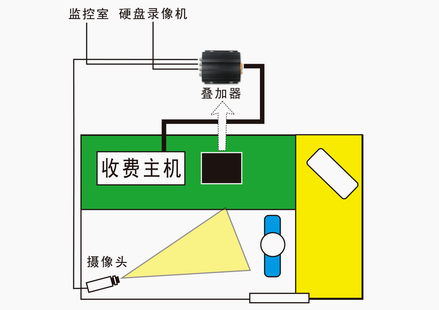

• 方案一：使用我公司NE-LQ-7014產品，該產品可將收費信息，疊加到拍車道或者拍工作人員工作情況的監控視頻畫面上。該產品只有一路視頻輸入，安裝在每個收費亭的機柜中，將收費計算機的串口線接到產品的視頻輸入接口，在原有的視頻線路上連接上本產品即可。通過計算機上的收費軟件發送相應的收費信息，監控?cái)z像機提供視頻，產品將兩者疊加在一起，從而產生帶有數據信息的監控視頻效果。該產品帶有一進三出功能，三路輸出視頻可分別連接到收費主機、監控室、硬盤錄像機上。該方案的安裝原理圖如下：

??

?

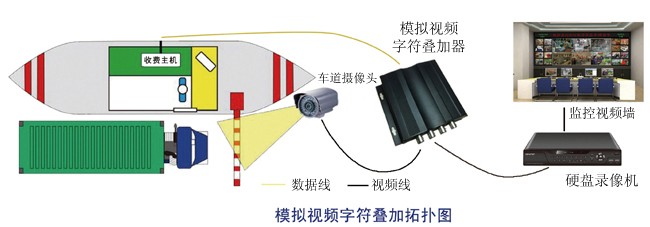

• 方案二：該方案使用我公司NE-LQ-9026 產品，在方案一的基礎上新增一路視頻輸入。因此，該產品可將收費信息分別疊加在拍車道的監控視頻和拍工作人員的視頻監控畫面上。該方案的安裝原理圖如下：

???

? ? ? 3.5?總結

? ? ? ?高速收費疊加系統產品充分解決了在高速公路收費站監控中存在的監控畫面信息單一、信息不清等問題，充分實現了監控信息的可視化、數字化、智能化。方便了管理部門對收費站情況和工作人員的監督管理，為進一步提高收費站的服務水平，充分發揮氣安全、高效的特點提供了保障。

? ? ? 3.6 產品應用效果圖

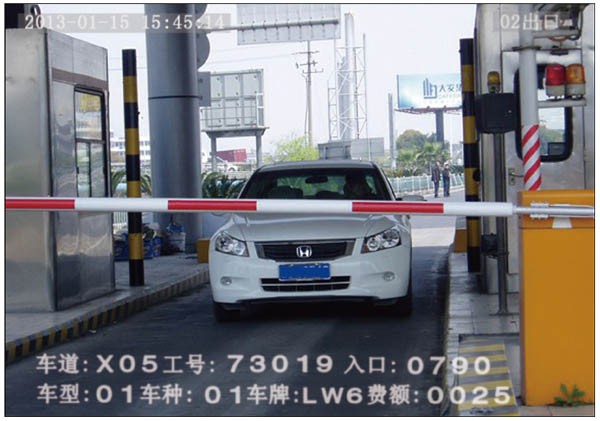

? ? ? ?下圖為我司產品實際應用效果圖：

?
