一、建設背景
1、項目背景
通過對銀行存在的現金糾紛分析，我公司研發生產了點鈔機字符信息疊加器。點鈔機字符信息疊加器完全可以解決類似糾紛問題。
銀行點鈔機信息疊加器可以把點鈔機的工作狀態（點鈔面額、點鈔數量、報警數據）及客戶ID信息實時同步疊加到視頻監控畫面上，并以數字水印方式保存在DVR或NVR中，以防篡改，查看、回放錄像時可清晰辨識點鈔數據、交易賬戶等信息，方便管理人員及時發現柜員工作疏漏，為日后視頻取證提供有力保障。
二、方案價值
銀行點鈔信息監測系統可以提升銀行安全保衛工作、有效利用監控設備進行業務監督、檢查，可有效杜絕操作風險的發生，發揮案件屏障作用。在銀行協助司法執行、客戶資金糾紛等案件中，監控錄像的證據效力作用也越來越突出，對案件的防范、偵破起到了重要的舉證作用。
1、業務安全保障
建立銀行點鈔信息監測預警系統，有效利用監控錄像進行內部業務監管，規避操作風險。充分利用監控錄像，在日常業務督導中定期抽查營業機構的監控錄像內容，對管理不到位和工作中存在的問題充分進行風險提示。對監控錄像中存在的問題及時進行整改，促使柜員加強風險意識、合規意識，自覺杜絕違規操作現象的發生。
2、設備保障
提供設備準確的運行狀態。設備運行狀態正常還是異常，通過檢測就可確定。根據檢測結果人們就可以對目前運行的設備作好計劃安排，如維修、更換、采用其它補救措施等，以便既充分發揮設備的效率，又避免事故發生。
可預報設備故障狀態的變化，防止設備事故的發生。對于一些必須連續運行的設備，當出現不影響運行的異常時，只能在役檢修。這時監測系統對故障執行實時監測，一旦故障來臨立即報警，以便人們可以事先做好排除故障的工作，避免事故帶來的損失。
- 充分發揮證據作用
在銀行履行協助執行義務方面發揮證據作用，有效規避責任。發揮在銀行與個人客戶的某些資金糾紛中錄像資料的證明力，使其成為銀行處理爭端的重要手段。隨著越來越多銀行卡詐騙等案件的發生，司法機關到銀行調取錄像資料的情況也越來越多，司法機關經常在銀行錄像資料中發現有價值的線索，銀行監控做為證據為案件的偵破發揮了有效作用
三、平臺架構
1、系統介紹
銀行點鈔信息在線監測系統利用銀行原有計算機網絡和監控設備，通過字符疊加器將攝像機監控視頻圖像與點鈔信息疊加并存儲在網絡硬盤錄像機上。借助原視頻監控平臺，實現對各柜臺視頻錄像的實時查看、回放及遠程監控，點鈔信息與點鈔視頻同步顯示。當銀行柜臺出現點鈔糾紛時，調取相關點鈔視頻錄像即可解決糾紛。
該方案僅需在前端柜臺加裝一臺網絡高清點鈔機信息字符疊加器，點鈔機將點鈔信息通過串口傳輸給疊加器，疊加器把信息通過網絡疊加在對應的監控視頻上傳回監控室，存儲在網絡硬盤錄像機上。
本系統主要由主控設備、攝像頭、顯示屏、及監控中心等設備構成。

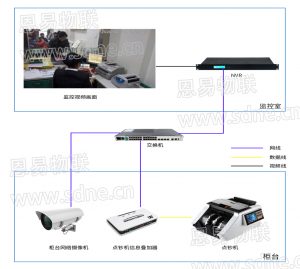

銀行點鈔信息監測拓?fù)鋱D
銀行點鈔信息在線監測主要由信息字符疊加器設備組成，信息字符疊加器可以獲取點鈔機的數據，同時可以把數據與網絡視頻監控畫面相疊加，在畫面中顯示對應信息！
四、方案特色
1、系統特色
- 自動兼容
當系統啟動后，網絡高清點鈔機信息疊加器能夠自動匹配點鈔機型號，也可以選擇手動撥碼制定點鈔機型號。
- 串口刷卡器
網絡高清點鈔機信息疊加器可擴展疊加串口刷卡器的卡號信息功能，自動識別卡號。
- 網絡傳輸
使用網絡進行數據采集以及疊加，與傳統的RS485數據采集與疊加模式不同。
- 支持多種點鈔機
目前網絡高清點鈔機字符疊加器支持A、B類點鈔機400余種。
- 光電隔離技術
光電隔離技術防止網絡高清點鈔機字符疊加器工作中被周?chē)脑O(shè)備干擾，保證網絡高清點鈔機字符疊加器中數據的完整性，同時可以保護互連設備。
- 智能檢測
網絡高清點鈔機字符疊加器可以智能檢測點鈔機輸出信號的線序、制式。
- 布線簡單
不需要改變?cè)瓉?lái)的監控網絡布線，只需添加一條網線即可將疊加器接入到原有的監控系統中使用。
- 功能可擴展
本系統具備良好的穩定性和可擴展性，可根據實際的功能需求，在不影響原系統的穩定運行情況下進行擴展。
五、建設方案
1、硬件介紹
1.1 系統部署
1、前端設備部署有字符疊加器。
2、后端設備部署有監控中心部署。
前端設備部署
1.終端部署
1）字符疊加器主要功能：
- 接收點鈔機、刷卡器發送的RS232數據
- 將接收的數據通過網絡與網絡攝像機（IPC）的視頻進行同步實時疊加
2）產品概述
- 產品名稱：網絡高清點鈔機信息字符疊加器
- 產品型號：GQ6000N-YH
- 輸入視頻標準：網絡高清數字信號

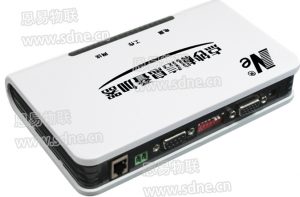

- 產品圖片：
3）技術參數
| 產品 | 網絡高清點鈔機信息字符疊加器 |
| 型號 | GQ6000N-YH |
| 網絡攝像機（可選） | 海康、奇盾、大華、三星等 |
| 字符顯示 | GB2312全字庫 |
| 顯示特效 | 自動反白顯示 |
| 支持詞條讀卡器 | 支持所有串口磁條讀寫器 |
| 顯示位置 | 全屏位置可調 |
| 讀卡器兼容方式 | 自適應 |
| 工作溫濕度 | 溫度（-40℃——80℃），濕度（＜95%） |
| 通信接口 | 網口（10-100M自適應） |
| 電壓功耗 | DC12V（＜3W） |
| 長寬高 | 160×100×32 |

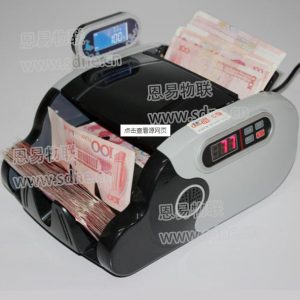

4）點鈔機兼容
點鈔機字符疊加器對于聚龍JBY?D?JL202A1（A）與康藝JBY?D?HT?9000（A）點鈔機有很好的的兼容性。除此之外，兼容點鈔機品牌型號多達400余種，如有新型號點鈔機可與工作人員聯系進行型號匹配。
后端設備部署
1.監控中心部署
監控中心部署主要是監控顯示器、本地服務器。
2、方案實現
- 在銀行點鈔機信息字符疊加系統中，攝像機使用的是網絡攝像機（IPC），不同品牌的網絡攝像機（IPC）疊加的信息量有限，在此系統中推薦使用海康威視網絡攝像機（IPC）或大華網絡攝像機（IPC）；
- 前端（柜臺）的點鈔機可以通過我們配置的串口連接線（一分二串口線）與外顯屏、網絡高清點鈔機信息字符疊加器連接；
- 網絡高清點鈔機信息字符疊加器通過自備的網線直接接入原監控網絡中的交換機，不需要將網絡攝像機（IPC）與網絡高清點鈔機信息字符疊加器連接在一起；
- 多個柜臺之間是相互獨立的，網絡高清點鈔機信息字符疊加器只有單路版，因此，每一個柜臺需要一臺網絡高清點鈔機信息字符疊加器，通過IP配置與對應的網絡攝像機（IPC）建立連接。
六、擴展功能
本公司除了以上方案之外，在以上方案的基礎上，針對不同用戶需求特推出兩套擴展方案，詳情簡介如下：
1、擴展方案一
1.1增設云端數據上傳功能
本方案在以上方案的基礎上增加了通過公網4G將數據上傳云端的功能。根據客戶需求，除了可在局域網上傳本地平臺，進行實時監控，還可以通過公網上傳云端，遠程使用客戶自有平臺監管。
七、服務和聯系
山東恩易物聯技術有限公司
地址：山東省濟南市工業南路59號 中鐵財智中心 4棟24層電話：0531-62327572
