首先，簡單介紹下產品。所謂的模擬高清就是在原模擬攝像機的基礎上提出的模擬高清攝像機方案（它能做到保證高清畫質的同時，還不改變原有監控布線網絡），而“模擬高清電梯樓層疊加器”這款產品就是為了配合模擬高清攝像機研發出的。

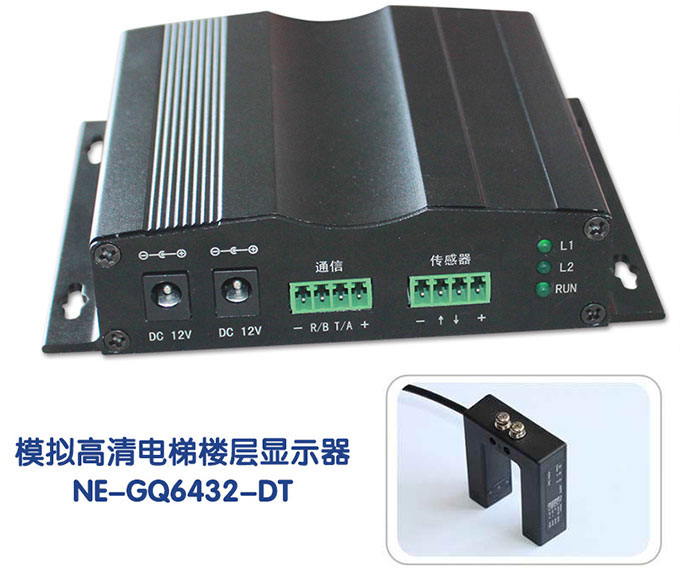

模擬高清電梯樓層疊加器是通過電梯專用平層傳感器采集電梯運行數據，將電梯所在樓層數、運行方向、停止等狀態信息疊加于模擬高清視頻信號，顯示到電梯監控畫面上，動態記錄電梯運行狀態的設備。

該產品特點之一便是安裝方法很簡單，只需兩步：

第一步，攝像機的視頻線接疊加器“視頻輸入”，另用視頻線由“視頻輸出”接硬盤錄像機；

第二步，在電梯原有傳感器組上安裝U型傳感器，在電梯轎廂頂部安裝疊加器主機，傳感器連接到疊加器的“傳感器”端口。

傳感器安裝注意：

1、確保電梯處于平層時，傳感器U型槽中兩對紅外對射燈能完全被遮光板遮住；

2、確保傳感器正向安裝，即傳感器的logo“NE”面朝上。

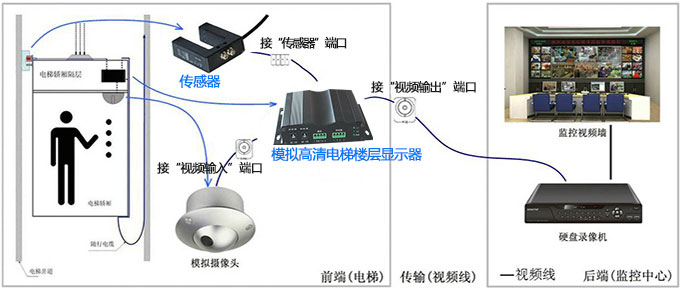

下面是安裝實況展示圖：

安裝很簡單是吧，其實模擬高清電梯樓層疊加器的安裝方法與電梯樓層顯示器的安裝方法是一樣的，但是疊加顯示的畫面清晰度卻是提高許多。
