1.1 項目背景

當前我國正處在城市化快速發展階段,隨著大面積的開發建設,各種建設施工、交通運輸、工業園區加工等原因而產生大氣污染。大氣污染不僅破壞居住環境,而且對居民身體健康造成威脅,因此,在大氣污染治理方面,應加強工業園區大氣污染治理、道路大氣污染治理、堆場大氣污染治理;同時,開展工業園區網格化大氣污染在線監測,并加強對重點區域、重點時段的大氣污染管控。在大氣污染污染治理實踐中,加緊制定一套完整的排放標準、監測規范、治理和評價等技術體系,迫使被監管方針對性地采用生物納膜抑塵技術、云霧抑塵技術、濕式收塵技術、抑塵劑技術,切實做好大氣污染防治工作。

工業園生產污染是生產過程中排放的無組織顆粒物污染，既包括生產內部各種生產環節造成的一次污染，也包括因運輸車輛粘帶泥土以及生產材料逸散在園區內部道路上所造成的二次交通污染。長期以來，對于工業園區生產污染帶來的空氣質量監管方面，由于不能得到實時、準確的監測數據，即使收到舉報無法得到與事實相對應的直接證據，一直是令政府監管部門十分困擾的事情。

工業園區貝塔揚塵監測系統是對捕集到濾膜上的大氣污染顆粒物進行自動精確測量，具有準確率高、抗干擾強的優點。該方法的推廣應用可廣泛適用于常規環境空氣質量監測、環境評價以及污染源監測等場合，逐步成為城市大氣污染在線監測系統的最佳方案。

1.2?建設依據

《HJ1100-2020 ?環境空氣顆粒物（PM10和PM2.5）β射線法自動監測技術指南》

《HJ 653-2013 ?環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法》

《HJ655-2013 ??環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范》

《GB3095-2012 環境空氣質量標準》

《JJG 846-2015 粉塵濃度測量儀檢定規程》

《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》

《HJ93-2013環境空氣顆粒物(pm10和pm2.5)采樣器技術要求及檢測方法》

二、平臺架構

2.1 系統簡介

本方案提供了一種對工業園區大氣污染（空氣中可吸入顆粒物）實時監測而且具有視頻疊加并存儲功能的解決方案。通過遠程數據監測系統可以對工業園區進行實時有效的監測管理。項目的全面實施，可將所包含的范圍中生產園區納入監管范圍，真正實現有效管理和標準化執法。

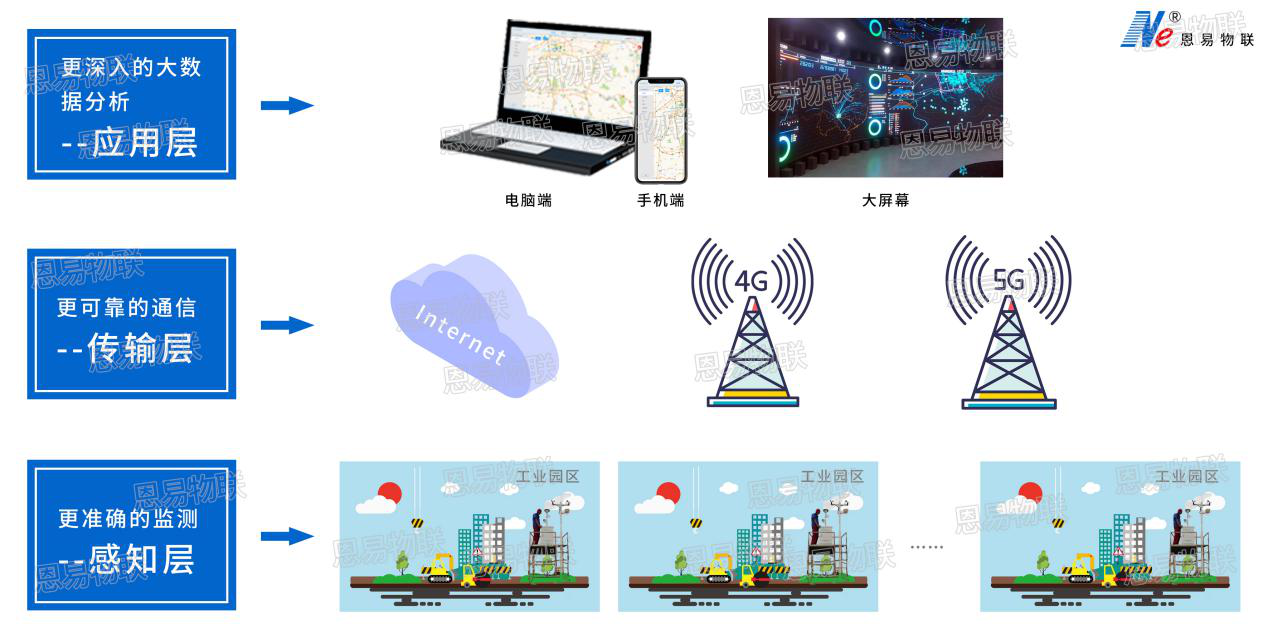

工業園區貝塔揚塵監測是一個物聯網系統，主要由感知層（現場在線監測設備）、傳輸層（傳輸網絡）、應用層（監控中心）三個部分組成。

工業園區污染在線監測架構圖如下：

1、?感知層：工業園區污染在線監測系統（β射線）能夠實現顆粒物PM10、環境溫度、濕度、風速、風向、大氣壓等參數的連續自動監測，并配有工業園區視頻監控攝像機實現視頻圖像的采集，同時將監測的參數在視頻監控畫面上實現疊加顯示，固化違章證據。

2、傳輸層：使用有線或4G等方式進行數據傳輸（可擴展5G傳輸），傳輸協議采用國標HJ212的通信格式，前端設備采用直發的方式，不允許采用第三方平臺轉發的方式，確保數據的連續可靠，最大程度上防止數據的篡改；

3、應用層：面向不同職能部門、工業園區的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源超標報警、以及面向不同管理層的各種管理與統計分析。

在線監測信息監控管理平臺可通過互聯網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源超標報警、以及面向不同管理層的各種管理與統計分析。

三、系統優勢

3.1?系統優勢

山東恩易工業園區污染在線監測系統（β射線法）系統優勢如下：

1.?系統采用β射線吸收法是對捕集到濾膜上的PM2.5/PM10/TSP等顆粒物進行自動精確測量，準確率高、抗干擾能力強的優點；

2.?工業園區β射線法在線監測系統采用國標的小流量PM2.5/PM10/TSP切割器，利用空氣動力學原理，采集空氣中懸浮顆粒物，與國標法一致

3.?工業園區貝塔揚塵監測設備采用精準的氣體流量控制方案，使流量穩定在16.67L/min，和切割器配合使用，相比于采用廉價小型真空泵的泵吸式光散射型的設備，有著更高的準確度；

4.?儀器采用采樣和檢測同位置檢測方式，從根本上解決了移動紙帶所帶來的測量誤差；

5.?采用DHS（動態加熱系統）加熱采樣入口氣體并具有動態溫濕度補償功能，符合國家標準，可以保證對半揮發性硝酸鹽和有機物的精確測量；

6.?采用進口濱松β射線探測器，測量穩定，安全可靠，數據準確，不同于個別廠家限于成本采用低劣探測器的方案；

7.?采用碳源和探測器固定位置設計，保證測量穩定性及校準準確性；

8.?可采用專用校準膜進行校準，定期的校準加強對設備的質控管理；

9.?采用超長紙帶設計，紙帶更換周期長達110天，減少設備維護量和降低運維成本；

10.?紙帶耗盡提醒功能，及時告知維護人員紙帶的使用情況；

11.?前端設備動態維護系統加持，維護人員可以通過維護平臺及時知道前端設備的運行狀態，及故障信息，為數據的準確、可靠打下堅實的基礎；

12.?超長數據存儲，長達365天的數據存儲功能；

13.?支持視頻字符疊加的等級變色功能，在視頻監控畫面上即可展示環境參數及大氣污染等級，更加便于監管；

14.?摒棄了DTU數據上傳模式，選用操作系統驅動4G傳輸或以太網傳輸，能夠支持遠程運維平臺，實現多平臺的數據直發，保證數據傳輸的穩定、可靠；

15.?標準HJ212-2017的環保協議傳輸，2路RS232和3路RS485接口；

16.?支持標準Modbus-RTU協議的傳感器接入，為后期系統的擴展預留接口；

17.?系統采用5寸電容觸摸屏，圖形界面簡單明了，操作簡單。

3.6功能特色

1、直發平臺

工業園區貝塔射線揚塵監測設備檢測到數據直發平臺，無需中轉，防篡改，對接免費

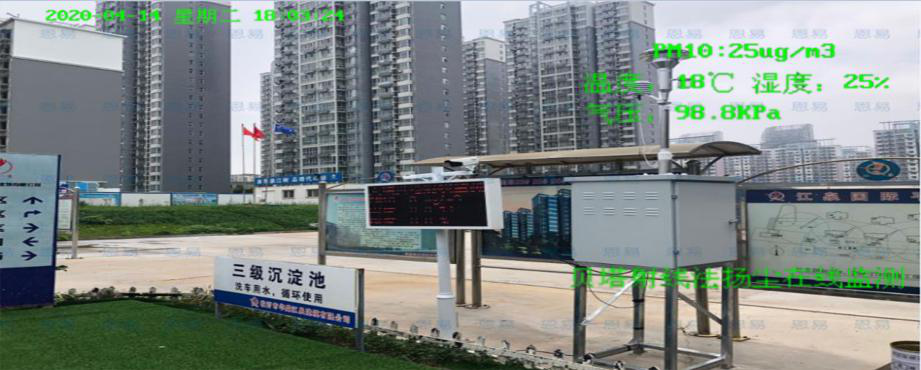

2、視頻監控

支持視頻字符疊加的等級變色功能，在視頻監控畫面上即可展示環境參數及大氣污染等級，更加便于監管；

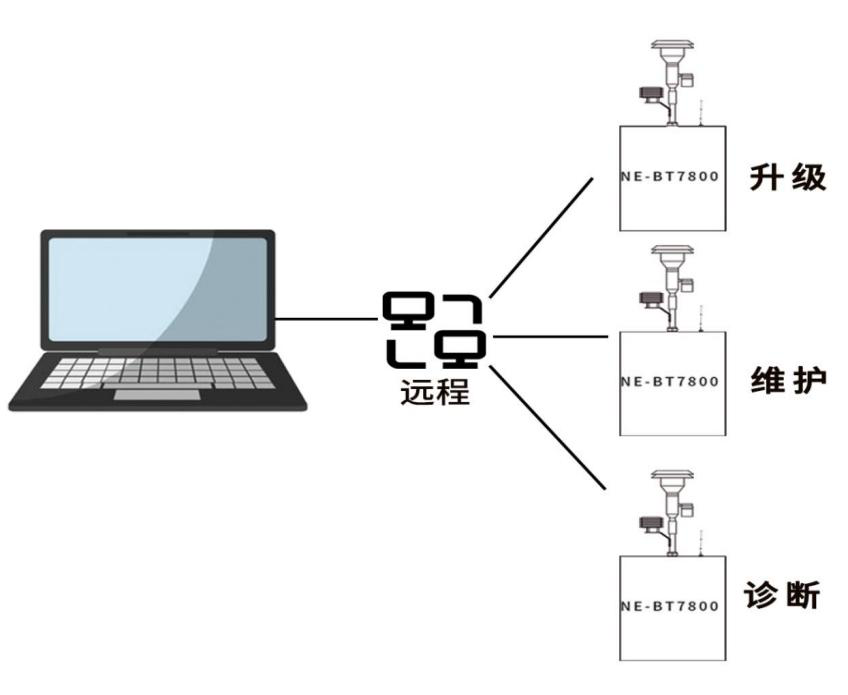

3、遠程2.0

具有遠程功能，減少跑現場次數

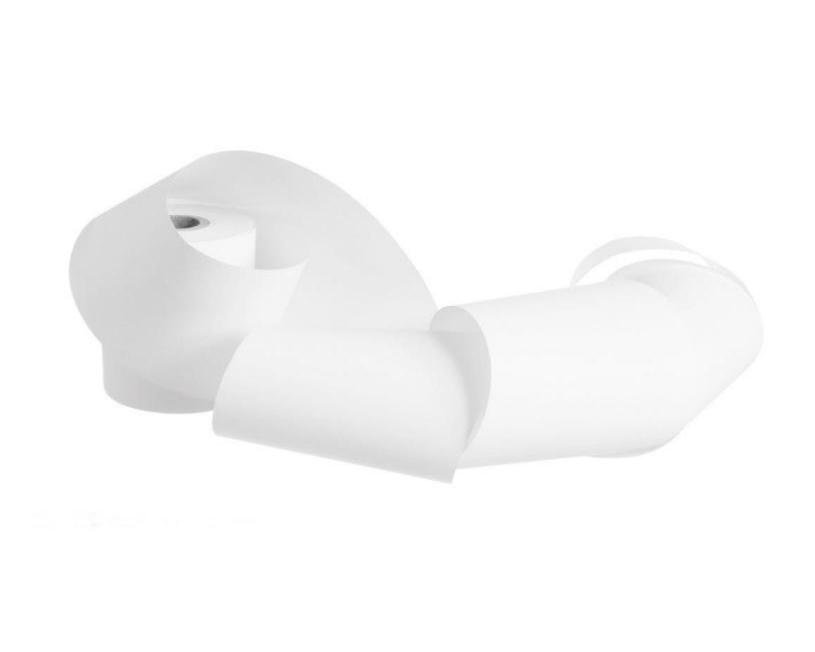

4、超長周期

采用超長紙帶設計，紙帶更換周期長達110天，減少設備維護量和降低運維成本；

3.7 系統安全

1.?硬件安全性

系統采用企業級硬件防火墻；

2.?軟件平臺安全性

用戶登錄采用token認證方式，支持多級用戶權限管理；

3.?服務器操作系統

服務器操作系統采用正式發布的Linux系統版本；

4.?軟件平臺網絡數據傳輸安全性

(1)?支持物聯網設備一機一密（產品ID、設備ID、設備密鑰）的設備證書的鑒權方式；

(2)?監測設備上報網絡數據經過加密傳輸，加密算法滿足物聯網信息安全要求，符合數字散列算法的數字簽名標準SHA-256算法；

(3)?平臺軟件進行私有化部署；

5.?視頻數字水印功能

原始監控視頻疊加顯示環境監測數據，并可進行等級變色，防止數據篡改，固化違規證據。

6.?知識產權

物聯網軟件平臺需具備完全知識產權，提供軟件著作權證書，不存在知識產權糾紛。
